Page 197 - DISS_NYRKOVA

197

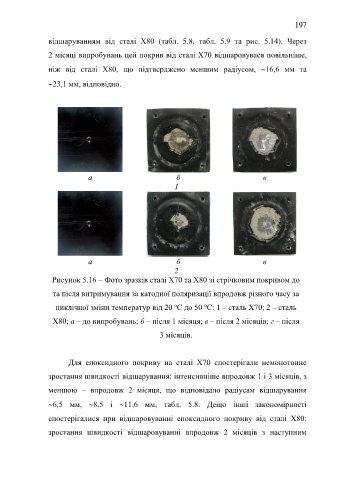

відшаруванням від сталі Х80 (табл. 5.8, табл. 5.9 та рис. 5.14). Через

2 місяці випробувань цей покрив від сталі Х70 відшаровувася повільніше,

ніж від сталі Х80, що підтверджено меншим радіусом, 16,6 мм та

23,1 мм, відповідно.

а б в
1

а б в
2
Рисунок 5.16 – Фото зразків сталі Х70 та Х80 зі стрічковим покривом до

та після витримування за катодної поляризації впродовж різного часу за

о
о
циклічної зміни температур від 20 С до 50 С: 1 – сталь Х70; 2 – сталь
Х80; а – до випробувань; б – після 1 місяця; в – після 2 місяців; г – після

3 місяців.

Для епоксидного покриву на сталі Х70 спостерігали немонотонне

зростання швидкості відшарування: інтенсивніше впродовж 1 і 3 місяців, з
меншою – впродовж 2 місяця, що відповідало радіусам відшарування

6,5 мм, 8,5 і 11,6 мм, табл. 5.8. Дещо інші закономірності

спостерігалися при відшаровуванні епоксидного покриву від сталі Х80:

зростання швидкості відшаровуванні впродовж 2 місяців з наступним
