Page 198 - DISS_NYRKOVA

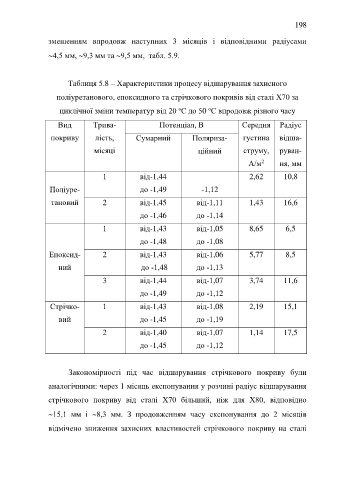

198

змешенням впродовж наступних 3 місяців і відповідними радіусами

4,5 мм, 9,3 мм та 9,5 мм, табл. 5.9.

Таблиця 5.8 – Характеристики процесу відшарування захисного

поліуретанового, епоксидного та стрічкового покривів від сталі Х70 за

циклічної зміни температур від 20 С до 50 С впродовж різного часу
о
о
Вид Трива- Потенціал, В Середня Радіус

покриву лість, Сумарний Поляриза- густина відша-

місяці ційний струму, руван-

2
А/м ня, мм
1 від-1,44 2,62 10,8

Поліуре- до -1,49 -1,12
тановий 2 від-1,45 від-1,11 1,43 16,6

до -1,46 до -1,14

1 від-1,43 від-1,05 8,65 6,5

до -1,48 до -1,08

Епоксид- 2 від-1,43 від-1,06 5,77 8,5

ний до -1,48 до -1,13
3 від-1,44 від-1,07 3,74 11,6

до -1,49 до -1,12

Стрічко- 1 від-1,43 від-1,08 2,19 15,1

вий до -1,45 до -1,19

2 від-1,40 від-1,07 1,14 17,5

до -1,45 до -1,12

Закономірності під час відшарування стрічкового покриву були

аналогічними: через 1 місяць експонування у розчині радіус відшарування

стрічкового покриву від сталі Х70 більший, ніж для Х80, відповідно

15,1 мм і 8,3 мм. З продовженням часу експонування до 2 місяців

відмічено зниження захисних властивостей стрічкового покриву на сталі
