Page 203 - DISS_NYRKOVA

203

а б в г
1

а б в г
2

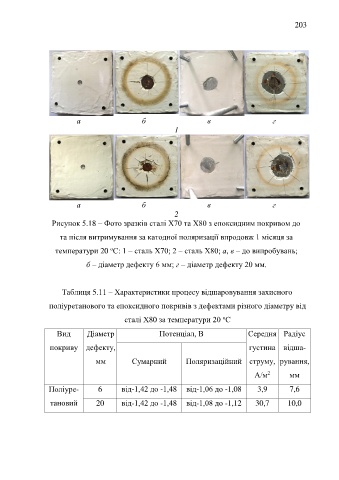

Рисунок 5.18 – Фото зразків сталі Х70 та Х80 з епоксидним покривом до

та після витримування за катодної поляризації впродовж 1 місяця за

о
температури 20 С: 1 – сталь Х70; 2 – сталь Х80; а, в – до випробувань;
б – діаметр дефекту 6 мм; г – діаметр дефекту 20 мм.

Таблиця 5.11 – Характеристики процесу відшаровування захисного

поліуретанового та епоксидного покривів з дефектами різного діаметру від

о
сталі Х80 за температури 20 С
Вид Діаметр Потенціал, В Середня Радіус

покриву дефекту, густина відша-

мм Сумарний Поляризаційний струму, рування,

2
А/м мм
Поліуре- 6 від-1,42 до -1,48 від-1,06 до -1,08 3,9 7,6

тановий 20 від-1,42 до -1,48 від-1,08 до -1,12 30,7 10,0
