Page 204 - DISS_NYRKOVA

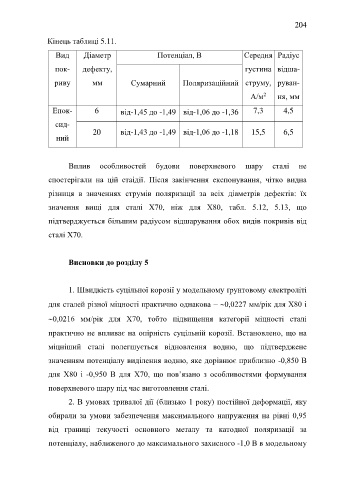

204

Кінець таблиці 5.11.

Вид Діаметр Потенціал, В Середня Радіус

пок- дефекту, густина відша-

риву мм Сумарний Поляризаційний струму, руван-

2
А/м ня, мм
Епок- 6 від-1,45 до -1,49 від-1,06 до -1,36 7,3 4,5

сид-
20 від-1,43 до -1,49 від-1,06 до -1,18 15,5 6,5
ний

Вплив особливостей будови поверхневого шару сталі не

спостерігали на цій стаідії. Після закінчення експонування, чітко видна

різниця в значеннях струмів поляризації за всіх діаметрів дефектів: їх

значення вищі для сталі Х70, ніж для Х80, табл. 5.12, 5.13, що

підтверджується більшим радіусом відшарування обох видів покривів від
сталі Х70.

Висновки до розділу 5

1. Швидкість суцільної корозії у модельному ґрунтовому електроліті

для сталей різної міцності практично однакова – 0,0227 мм/рік для Х80 і

0,0216 мм/рік для Х70, тобто підвищення категорії міцності сталі

практично не впливає на опірність суцільній корозії. Встановлено, що на

міцніший сталі полегшується відновлення водню, що підтверджене

значенням потенціалу виділення водню, яке дорівнює приблизно -0,850 В

для Х80 і -0,950 В для Х70, що пов’язано з особливостями формування

поверхневого шару під час виготовлення сталі.

2. В умовах тривалої дії (близько 1 року) постійної деформації, яку

обирали за умови забезпечення максимального напруження на рівні 0,95

від границі текучості основного металу та катодної поляризації за

потенціалу, наближеного до максимального захисного -1,0 В в модельному
