Page 208 - DISS_NYRKOVA

208

6.1.1 Особливості корозійного розтріскування за катодної

поляризації

У розділі 3 проаналізовано вплив експлуатаційних, металургійних та

силових чинників та їх комбінацій на схильність трубної сталі

контрольованої прокатки Х70 до корозійного розтріскування. Відмічено,

що в межах діапазону значень коефіцієнту K , який характеризує
S

схильність сталі до корозійного розтріскування за будь-яких умов,

відрізняється вид зламів 304-306, 308. Ймовірно, в залежності від

механізму процесу розтріскування, розвиток корозійної тріщини має певні

особливості, що впливає на характер зламу і є ознакою руйнування.

З аналізу діаграм напруження-деформація відмічено, що у повітрі

процес руйнування зразків відбува’вся в’язко (рис. 6.1, крива 1) та

супроводжувався утягуванням навколо місця руйнування, рис. 6.2.

, MPa

500
-0,75V
400 -1,05V
-1,23V повітря

300

200

100

0
0 2 4 6 8 10 12 14 16 18 20
, %

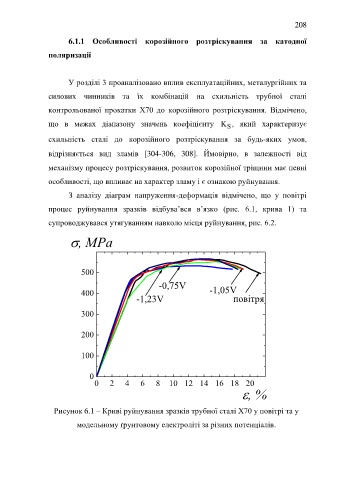

Рисунок 6.1 – Криві руйнування зразків трубної сталі Х70 у повітрі та у

модельному ґрунтовому електроліті за різних потенціалів.
