Page 212 - DISS_NYRKOVA

212

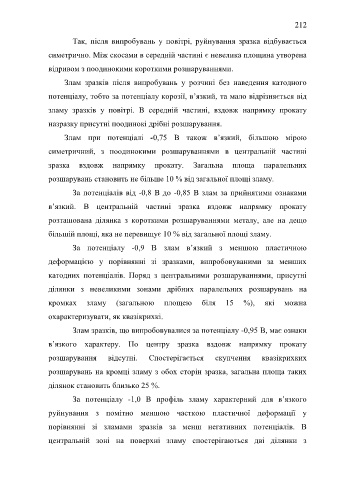

Так, після випробувань у повітрі, руйнування зразка відбувається

симетрично. Між скосами в середній частині є невелика площина утворена

відривом з поодинокими короткими розшаруваннями.

Злам зразків після випробувань у розчині без наведення катодного

потенціалу, тобто за потенціалу корозії, в’язкий, та мало відрізняється від

зламу зразків у повітрі. В середній частині, вздовж напрямку прокату

назразку присутні поодинокі дрібні розшарування.

Злам при потенціалі -0,75 В також в’язкий, більшою мірою

симетричний, з поодинокими розшаруваннями в центральній частині

зразка вздовж напрямку прокату. Загальна площа паралельних

розшарувань становить не більше 10 % від загальної площі зламу.

За потенціалів від -0,8 В до -0,85 В злам за прийнятими ознаками

в’язкий. В центральній частині зразка вздовж напрямку прокату

розташована ділянка з короткими розшаруваннями металу, але на дещо

більшій площі, яка не перевищує 10 % від загальної площі зламу.

За потенціалу -0,9 В злам в’язкий з меншою пластичною

деформацією у порівнянні зі зразками, випробовуваними за менших

катодних потенціалів. Поряд з центральними розшаруваннями, присутні

ділянки з невеликими зонами дрібних паралельних розшарувань на

кромках зламу (загальною площею біля 15 %), які можна

охарактеризувати, як квазікрихкі.

Злам зразків, що випробовувалися за потенціалу -0,95 В, має ознаки

в’язкого характеру. По центру зразка вздовж напрямку прокату

розшарування відсутні. Спостерігається скупчення квазікрихких
розшарувань на кромці зламу з обох сторін зразка, загальна площа таких

ділянок становить близько 25 %.
За потенціалу -1,0 В профіль зламу характерний для в’язкого

руйнування з помітно меншою часткою пластичної деформації у
порівнянні зі зламами зразків за менш негативних потенціалів. В

центральній зоні на поверхні зламу спостерігаються дві ділянки з
