Page 216 - DISS_NYRKOVA

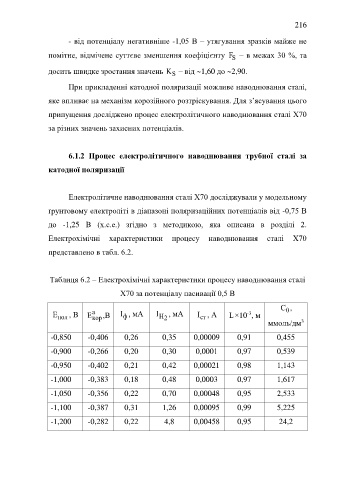

216

- від потенціалу негативніше -1,05 В – утягування зразків майже не

помітне, відмічене суттєве зменшення коефіцієнту F – в межах 30 %, та
S

досить швидке зростання значень K – від 1,60 до 2,90.
S
При прикладенні катодної поляризації можливе наводнювання сталі,

яке впливає на механізм корозійного розтріскування. Для з’ясування цього

припущення досліджено процес електролітичного наводнювання сталі Х70

за різних значень захисних потенціалів.

6.1.2 Процес електролітичного наводнювання трубної сталі за

катодної поляризації

Електролітичне наводнювання сталі Х70 досліджували у модельному

ґрунтовому електроліті в діапазоні поляризаційних потенціалів від -0,75 В

до -1,25 В (х.с.е.) згідно з методикою, яка описана в розділі 2.

Електрохімічні характеристики процесу наводнювання сталі Х70

представлено в табл. 6.2.

Таблиця 6.2 – Електрохімічні характеристики процесу наводнювання сталі

Х70 за потенціалу пасивації 0,5 В

C ,
0
Е пол , В Е а ,В І , мА І Н 2 , мА І , А L×10 , м
-3
ф
ст
кор
3
ммоль/дм
-0,850 -0,406 0,26 0,35 0,00009 0,91 0,455
-0,900 -0,266 0,20 0,30 0,0001 0,97 0,539

-0,950 -0,402 0,21 0,42 0,00021 0,98 1,143

-1,000 -0,383 0,18 0,48 0,0003 0,97 1,617

-1,050 -0,356 0,22 0,70 0,00048 0,95 2,533

-1,100 -0,387 0,31 1,26 0,00095 0,99 5,225

-1,200 -0,282 0,22 4,8 0,00458 0,95 24,2
