Page 217 - DISS_NYRKOVA

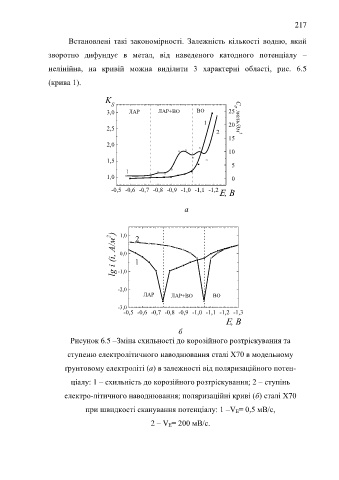

217

Встановлені такі закономірності. Залежність кількості водню, який

зворотно дифундує в метал, від наведеного катодного потенціалу –

нелінійна, на кривій можна виділити 3 характерні області, рис. 6.5

(крива 1).

K
S
3,0 ЛАР ЛАР+ВО ВО 25
1 20 C 0 , моль/дм 3
2,5
2
15
2,0

10
1,5
5
1
1,0 0

-0,5 -0,6 -0,7 -0,8 -0,9 -1,0 -1,1 -1,2 , В

а

lg i (i, А/м 2 ) -1,0 1
1,0
2
0,0

-2,0
ЛАР ЛАР+ВО ВО

-3,0
-0,5 -0,6 -0,7 -0,8 -0,9 -1,0 -1,1 -1,2 -1,3
, В
б
Рисунок 6.5 –Зміна схильності до корозійного розтріскування та

ступеню електролітичного наводнювання сталі Х70 в модельному

ґрунтовому електроліті (а) в залежності від поляризаційного потен-

ціалу: 1 – схильність до корозійного розтріскування; 2 – ступінь

електро-літичного наводнювання; поляризаційні криві (б) сталі Х70

при швидкості сканування потенціалу: 1 –V E= 0,5 мВ/с,

2 – V E= 200 мВ/с.
