Page 213 - DISS_NYRKOVA

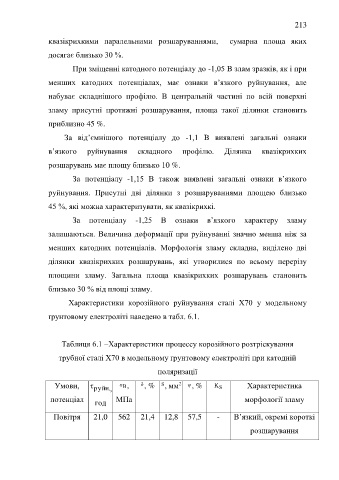

213

квазікрихкими паралельними розшаруваннями, сумарна площа яких

досягає близько 30 %.

При зміщенні катодного потенціалу до -1,05 В злам зразків, як і при

менших катодних потенціалах, має ознаки в’язкого руйнування, але

набуває складнішого профілю. В центральній частині по всій поверхні

зламу присутні протяжні розшарування, площа такої ділянки становить

приблизно 45 %.

За від’ємнішого потенціалу до -1,1 В виявлені загальні ознаки

в’язкого руйнування складного профілю. Ділянка квазікрихких

розшарувань має площу близько 10 %.

За потенціалу -1,15 В також виявлені загальні ознаки в’язкого

руйнування. Присутні дві ділянки з розшаруваннями площею близько

45 %, які можна характеризувати, як квазікрихкі.

За потенціалу -1,25 В ознаки в’язкого характеру зламу

залишаються. Величина деформації при руйнуванні значно менша ніж за

менших катодних потенціалів. Морфологія зламу складна, виділено дві

ділянки квазікрихких розшарувань, які утворилися по всьому перерізу

площини зламу. Загальна площа квазікрихких розшарувань становить

близько 30 % від площі зламу.

Характеристики корозійного руйнування сталі Х70 у модельному

ґрунтовому електроліті наведено в табл. 6.1.

Таблиця 6.1 –Характеристики процессу корозійного розтріскування

трубної сталі Х70 в модельному ґрунтовому електроліті при катодній
поляризації

2
Умови, τ руйн., σ В, δ , % , мм ψ , % K S Характеристика
S
потенціал год МПа морфології зламу

Повітря 21,0 562 21,4 12,8 57,5 - В’язкий, окремі короткі

розшарування
