Page 215 - DISS_NYRKOVA

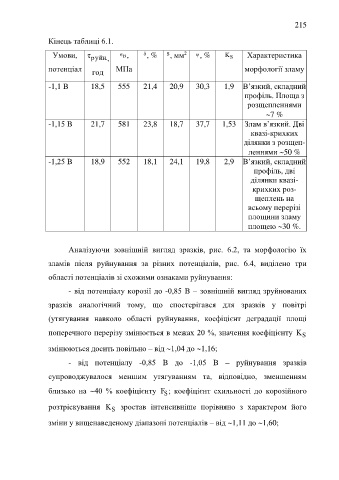

215

Кінець таблиці 6.1.

2
Умови, τ руйн., σ В, δ , % S , мм ψ , % K S Характеристика
потенціал год МПа морфології зламу

-1,1 В 18,5 555 21,4 20,9 30,3 1,9 В’язкий, складний
профіль. Площа з
розщепленнями
7 %
-1,15 В 21,7 581 23,8 18,7 37,7 1,53 Злам в’язкий. Дві
квазі-крихких
ділянки з розщеп-
леннями 50 %
-1,25 В 18,9 552 18,1 24,1 19,8 2,9 В’язкий, складний
профіль, дві
ділянки квазі-
крихких роз-
щеплень на
всьому перерізі
площини зламу

площею 30 %.

Аналізуючи зовнішній вигляд зразків, рис. 6.2, та морфологію їх

зламів після руйнування за різних потенціалів, рис. 6.4, виділено три

області потенціалів зі схожими ознаками руйнування:

- від потенціалу корозії до -0,85 В – зовнішній вигляд зруйнованих

зразків аналогічний тому, що спостерігався для зразків у повітрі

(утягування навколо області руйнування, коефіцієнт деградації площі

поперечного перерізу змінюється в межах 20 %, значення коефіцієнту K
S
змінюються досить повільно – від 1,04 до 1,16;

- від потенціалу -0,85 В до -1,05 В – руйнування зразків

супроводжувалося меншим утягуванням та, відповідно, зменшенням

близько на 40 % коефіцієнту F ; коефіцієнт схильності до корозійного
S
розтріскування K зростав інтенсивніше порівняно з характером його
S

зміни у вищенаведеному діапазоні потенціалів – від 1,11 до 1,60;
