Page 210 - DISS_NYRKOVA

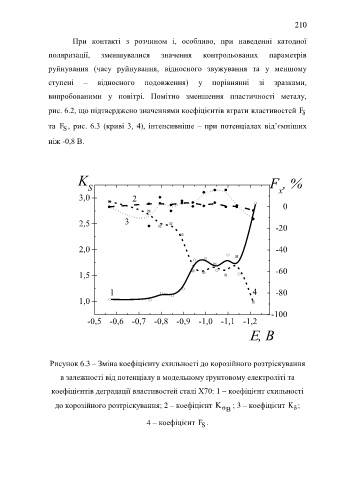

210

При контакті з розчином і, особливо, при наведенні катодної

поляризації, зменшувалися значення контрольованих параметрів

руйнування (часу руйнування, відносного звужування та у меншому

ступені – відносного подовження) у порівнянні зі зразками,

випробованими у повітрі. Помітно зменшення пластичності металу,

рис. 6.2, що підтверджено значеннями коефіцієнтів втрати властивостей F
δ

та F , рис. 6.3 (криві 3, 4), інтенсивніше – при потенціалах від’ємніших
S
ніж -0,8 В.

K F , %
S x
3,0 2
0

2,5 3
-20

2,0 -40

1,5 -60

1 4 -80
1,0

-100
-0,5 -0,6 -0,7 -0,8 -0,9 -1,0 -1,1 -1,2

, В

Рисунок 6.3 – Зміна коефіцієнту схильності до корозійного розтріскування

в залежності від потенціалу в модельному ґрунтовому електроліті та

коефіцієнтів деградації властивостей сталі Х70: 1 – коефіцієнт схильності

до корозійного розтріскування; 2 – коефіцієнт K σ В ; 3 – коефіцієнт K ;
δ

4 – коефіцієнт F .
S
