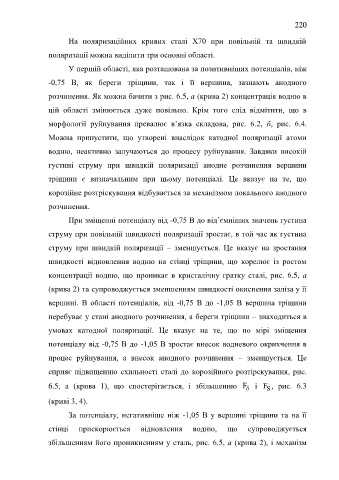

Page 220 - DISS_NYRKOVA

220

На поляризаційних кривих сталі Х70 при повільній та швидкій

поляризації можна виділити три основні області.

У першій області, яка розташована за позитивніших потенціалів, ніж

-0,75 В, як береги тріщини, так і її вершина, зазнають анодного

розчинення. Як можна бачити з рис. 6.5, а (крива 2) концентрація водню в

цій області змінюється дуже повільно. Крім того слід відмітити, що в

морфології руйнування превалює в’язка складова, рис. 6.2, б, рис. 6.4.

Можна припустити, що утворені внаслідок катодної поляризації атоми

водню, неактивно залучаються до процесу руйнування. Завдяки високій

густині струму при швидкій поляризації анодне розчинення вершини

тріщини є визначальним при цьому потенціалі. Це вказує на те, що

корозійне розтріскування відбувається за механізмом локального анодного

розчинення.

При зміщенні потенціалу від -0,75 В до від’ємніших значень густина

струму при повільній швидкості поляризації зростає, в той час як густина

струму при швидкій поляризації – зменшується. Це вказує на зростання

швидкості відновлення водню на стінці тріщини, що корелює із ростом

концентрації водню, що проникає в кристалічну гратку сталі, рис. 6.5, а

(крива 2) та супроводжується зменшенням швидкості окиснення заліза у її

вершині. В області потенціалів, від -0,75 В до -1,05 В вершина тріщини

перебуває у стані анодного розчинення, а береги тріщини – знаходиться в

умовах катодної поляризації. Це вказує на те, що по мірі зміщення

потенціалу від -0,75 В до -1,05 В зростає внесок водневого окрихчення в

процес руйнування, а внесок анодного розчинення – зменшується. Це
сприяє підвищенню схильності сталі до корозійного розтірскування, рис.

6.5, а (крива 1), що спостерігається, і збільшенню F і F , рис. 6.3
δ
S
(криві 3, 4).

За потенціалу, негативніше ніж -1,05 В у вершині тріщини та на її

стінці прискорюється відновлення водню, що супроводжується

збільшенням його проникненням у сталь, рис. 6.5, а (крива 2), і механізм
