Page 222 - DISS_NYRKOVA

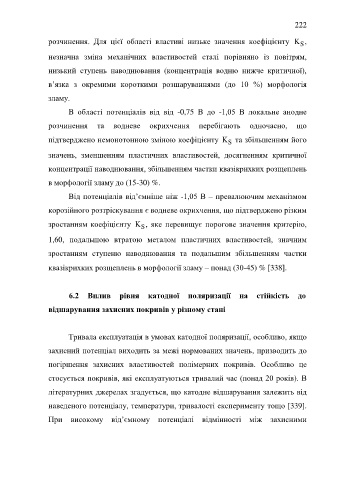

222

розчинення. Для цієї області властиві низьке значення коефіцієнту K ,
S

незначна зміна механічних властивостей сталі порівняно із повітрям,
низький ступень наводнювання (концентрація водню нижче критичної),

в’язка з окремими короткими розшаруваннями (до 10 %) морфологія
зламу.

В області потенціалів від від -0,75 В до -1,05 В локальне анодне
розчинення та водневе окрихчення перебігають одночасно, що

підтверджено немонотонною зміною коефіцієнту K та збільшенням його
S
значень, зменшенням пластичних властивостей, досягненням критичної

концентрації наводнювання, збільшенням частки квазікрихких розщеплень

в морфології зламу до (15-30) %.

Від потенціалів від’ємніше ніж -1,05 В – превалюючим механізмом

корозійного розтріскування є водневе окрихчення, що підтверджено різким

зростанням коефіцієнту K , яке перевищує порогове значення критерію,
S

1,60, подальшою втратою металом пластичних властивостей, значним
зростанням ступеню наводнювання та подальшим збільшенням частки

квазікрихких розщеплень в морфології зламу – понад (30-45) % 338.

6.2 Вплив рівня катодної поляризації на стійкість до

відшарування захисних покривів у різному стані

Тривала експлуатація в умовах катодної поляризації, особливо, якщо

захисний потенціал виходить за межі нормованих значень, призводить до

погіршення захисних властивостей полімерних покривів. Особливо це

стосується покривів, які експлуатуються тривалий час (понад 20 років). В

літературних джерелах згадується, що катодне відшарування залежить від

наведеного потенціалу, температури, тривалості експерименту тощо [339].

При високому від’ємному потенціалі відмінності між захисними
