Page 202 - DISS_NYRKOVA

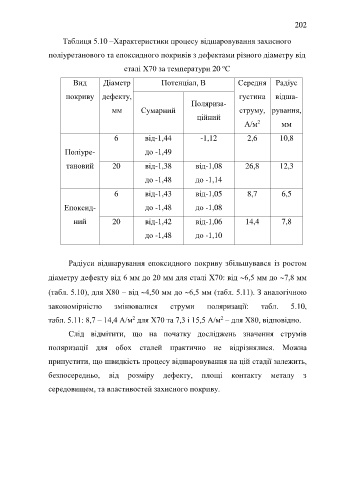

202

Таблиця 5.10 –Характеристики процесу відшаровування захисного

поліуретанового та епоксидного покривів з дефектами різного діаметру від

о
сталі Х70 за температури 20 С
Вид Діаметр Потенціал, В Середня Радіус

покриву дефекту, густина відша-
Поляриза-
мм Сумарний струму, рування,
ційний
2
А/м мм
6 від-1,44 -1,12 2,6 10,8

Поліуре- до -1,49

тановий 20 від-1,38 від-1,08 26,8 12,3

до -1,48 до -1,14

6 від-1,43 від-1,05 8,7 6,5
Епоксид- до -1,48 до -1,08

ний 20 від-1,42 від-1,06 14,4 7,8

до -1,48 до -1,10

Радіуси відшарування епоксидного покриву збільшувався із ростом

діаметру дефекту від 6 мм до 20 мм для сталі Х70: від 6,5 мм до 7,8 мм

(табл. 5.10), для Х80 – від 4,50 мм до 6,5 мм (табл. 5.11). З аналогічною

закономірністю змінювалися струми поляризації: табл. 5.10,

2
2
табл. 5.11: 8,7 – 14,4 А/м для Х70 та 7,3 і 15,5 А/м – для Х80, відповідно.
Слід відмітити, що на початку досліджень значення струмів

поляризації для обох сталей практично не відрізнялися. Можна

припустити, що швидкість процесу відшаровування на цій стадії залежить,

безпосередньо, від розміру дефекту, площі контакту металу з

середовищем, та властивостей захисного покриву.
