Page 199 - DISS_NYRKOVA

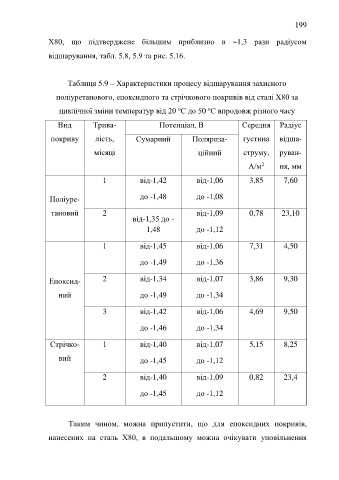

199

Х80, що підтверджене більшим приблизно в 1,3 рази радіусом

відшарування, табл. 5.8, 5.9 та рис. 5.16.

Таблиця 5.9 – Характеристики процесу відшарування захисного

поліуретанового, епоксидного та стрічкового покривів від сталі Х80 за

о
циклічної зміни температур від 20 С до 50 С впродовж різного часу
о
Вид Трива- Потенціал, В Середня Радіус

покриву лість, Сумарний Поляриза- густина відша-

місяці ційний струму, руван-

2
А/м ня, мм
1 від-1,42 від-1,06 3,85 7,60

Поліуре- до -1,48 до -1,08

тановий 2 від-1,09 0,78 23,10
від-1,35 до -
1,48 до -1,12

1 від-1,45 від-1,06 7,31 4,50

до -1,49 до -1,36

Епоксид- 2 від-1,34 від-1,07 3,86 9,30

ний до -1,49 до -1,34

3 від-1,42 від-1,06 4,69 9,50

до -1,46 до -1,34

Стрічко- 1 від-1,40 від-1,07 5,15 8,25

вий до -1,45 до -1,12

2 від-1,40 від-1,09 0,82 23,4

до -1,45 до -1,12

Таким чином, можна припустити, що для епоксидних покривів,

нанесених на сталь Х80, в подальшому можна очікувати уповільнення
