захисту. На рис. 5.12, а, б наведено фотографії зламів зразків зі

шліфованою поверхнею та поверхнею після дробоструминного

оброблення.

1 2 3 4 5 6 7
а

1 2 3 4 5 6 7
б

K  K 
3,5 E зах E зах 2,5 E зах X80 E зах
min
min
max
max
3,0 2,0
2,5 X70
1,5
2,0
X80
X70 1,0

1,5
1,0 0,5
0,5 0,0
0,0 0,0 -0,2 -0,4 -0,6 -0,8 -1,0
0,0 -0,2 -0,4 -0,6 -0,8 -1,0 E, B E, B

в г

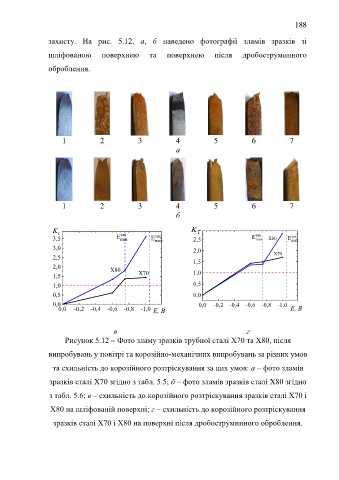

Рисунок 5.12 – Фото зламу зразків трубної сталі Х70 та Х80, після

випробувань у повітрі та корозійно-механічних випробувань за різних умов

та схильність до корозійного розтріскування за цих умов: а – фото зламів

зразків сталі Х70 згідно з табл. 5.5; б – фото зламів зразків сталі Х80 згідно

з табл. 5.6; в – схильність до корозійного розтріскування зразків сталі Х70 і

Х80 на шліфованій поверхні; г – схильність до корозійного розтріскування

зразків сталі Х70 і Х80 на поверхні після дробоструминного оброблення.
