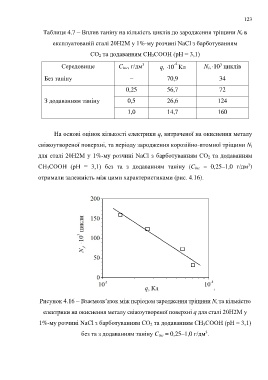

Таблиця 4.7 – Вплив таніну на кількість циклів до зародження тріщини N і в
експлуатованій сталі 20Н2М у 1%-му розчині NaСl з барботуванням
СО 2 та додаванням СН 3СООН (рН = 3,1)
-4
3
3
Середовище C інг, г/дм q, 10 Кл N і, 10 циклів
Без таніну – 70,9 34
0,25 56,7 72
З додаванням таніну 0,5 26,6 124
1,0 14,7 160
На основі оцінок кількості електрики q, витраченої на окиснення металу
свіжоутвореної поверхні, та періоду зародження корозійно-втомної тріщини N i
для сталі 20Н2М у 1%-му розчині NaСl з барботуванням СО 2 та додаванням
3
СН 3СООН (рН = 3,1) без та з додаванням таніну (C інг = 0,25–1,0 г/дм )
отримали залежність між цими характеристиками (рис. 4.16).
Рисунок 4.16 – Взаємозв’язок між періодом зародження тріщини N i та кількістю
електрики на окиснення металу свіжоутвореної поверхні q для сталі 20Н2М у
1%-му розчині NaСl з барботуванням СО 2 та додаванням СН 3СООН (рН = 3,1)
без та з додаванням таніну C інг = 0,25–1,0 г/дм .
3
