Page 119 - Dys

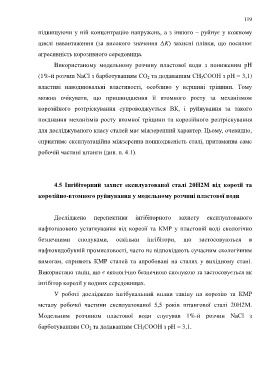

119

підвищуючи у ній концентрацію напружень, а з іншого – руйнує у кожному

циклі навантаження (за високого значення ΔK) захисні плівки, що посилює

агресивність корозивного середовища.

Використаному модельному розчину пластової води з пониженим pH

(1%-й розчин NaСl з барботуванням СО 2 та додаванням СН 3СООН з рН = 3,1)

властиві наводнювальні властивості, особливо у вершині тріщини. Тому

можна очікувати, що пришвидшення її втомного росту за механізмом

корозійного розтріскування супроводжується ВК, і руйнування за такого

поєднання механізмів росту втомної тріщини та корозійного розтріскування

для досліджуваного класу сталей має міжзеренний характер. Цьому, очевидно,

сприятиме експлуатаційна міжзеренна пошкодженість сталі, притаманна саме

робочій частині штанги (див. п. 4.1).

4.5 Інгібіторний захист експлуатованої сталі 20Н2М від корозії та

корозійно-втомного руйнування у модельному розчині пластової води

Досліджено перспективи інгібіторного захисту експлуатованого

нафтогазового устаткування від корозії та КМР у пластовій воді екологічно

безпечними сполуками, оскільки інгібітори, що застосовуються в

нафтовидобувній промисловості, часто не відповідають сучасним екологічним

вимогам, сприяють КМР сталей та апробовані на сталях у вихідному стані.

Використано танін, що є екологічно безпечною сполукою та застосовується як

інгібітор корозії у водних середовищах.

У роботі досліджено інгібувальний вплив таніну на корозію та КМР

металу робочої частини експлуатованої 5,5 років штангової сталі 20Н2М.

Модельним розчином пластової води слугував 1%-й розчин NaСl з

барботуванням СО 2 та додаванням СН 3СООН з рН = 3,1.
