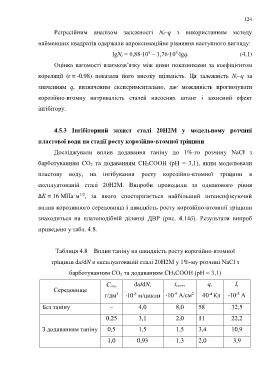

Page 124 - Dys

124

Регресійним аналізом залежності N i–q з використанням методу

найменших квадратів одержали апроксимаційне рівняння наступного вигляду:

5
5
lgN i = 6,88∙10 – 1,76∙10 ∙lgq. (4.1)
Оцінка вагомості взаємозв’язку між цими показниками за коефіцієнтом

кореляції (r = -0,98) показала його високу щільність. Ця залежність N i–q за

значенням q, визначеним експериментально, дає можливість прогнозувати

корозійно-втомну витривалість сталей насосних штанг і захисний ефект

інгібітору.

4.5.3 Інгібіторний захист сталі 20Н2М у модельному розчині

пластової води на стадії росту корозійно-втомної тріщини

Досліджували вплив додавання таніну до 1%-го розчину NaСl з

барботуванням СО 2 та додаванням СН 3СООН (рН = 3,1), яким моделювали

пластову воду, на інгібування росту корозійно-втомної тріщини в

експлуатованій сталі 20Н2М. Випроби проводили за однакового рівня

ΔК = 16 МПа·м , за якого спостерігається найбільший інтенсифікуючий
1/2
вплив корозивного середовища і швидкість росту корозійно-втомної тріщини

знаходиться на платоподібній ділянці ДВР (рис. 4.14б). Результати випроб
приведено у табл. 4.8.

Таблиця 4.8 – Вплив таніну на швидкість росту корозійно-втомної

тріщини da/dN в експлуатованій сталі 20Н2М у 1%-му розчині NaСl з
барботуванням СО 2 та додаванням СН 3СООН (рН = 3,1)

C інг, da/dN, і corr, q, І,
Середовище
-5
-5
-4
2
г/дм 10 м/цикли 10 А/см 10 Кл 10 А
3
-8
Без таніну – 4,0 8,0 58 32,5
0,25 3,1 2,0 11 22,2
З додаванням таніну 0,5 1,5 1,5 3,4 10,9

1,0 0,93 1,3 2,0 3,9
