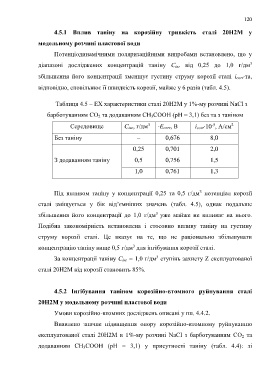

Page 120 - Dys

120

4.5.1 Вплив таніну на корозійну тривкість сталі 20Н2М у

модельному розчині пластової води

Потенціодинамічними поляризаційними випробами встановлено, що у

діапазоні досліджених концентрацій таніну C інг від 0,25 до 1,0 г/дм 3

збільшення його концентрації зменшує густину струму корозії сталі і corrта,

відповідно, сповільнює її швидкість корозії, майже у 6 разів (табл. 4.5).

Таблиця 4.5 – ЕХ характеристики сталі 20Н2М у 1%-му розчині NaСl з

барботуванням СО 2 та додаванням СН 3СООН (рН = 3,1) без та з таніном

-5
2
3
Середовище C інг, г/дм -E corr, В і corr10 , А/см
Без таніну – 0,676 8,0
0,25 0,701 2,0

З додаванням таніну 0,5 0,756 1,5

1,0 0,761 1,3

3
Під впливом таніну у концентрації 0,25 та 0,5 г/дм потенціал корозії

сталі зміщується у бік від’ємніших значень (табл. 4.5), однак подальше
3
збільшення його концентрації до 1,0 г/дм уже майже не впливає на нього.

Подібна закономірність встановлена і стосовно впливу таніну на густину

струму корозії сталі. Це вказує на те, що не раціонально збільшувати

3
концентрацію таніну вище 0,5 г/дм для інгібування корозії сталі.
3
За концентрації таніну C інг = 1,0 г/дм ступінь захисту Z експлуатованої

сталі 20Н2М від корозії становить 85%.

4.5.2 Інгібування таніном корозійно-втомного руйнування сталі

20Н2М у модельному розчині пластової води

Умови корозійно-втомних досліджень описані у пп. 4.4.2.

Виявлено значне підвищення опору корозійно-втомному руйнуванню

експлуатованої сталі 20Н2М в 1%-му розчині NaСl з барботуванням СО 2 та

додаванням СН 3СООН (рН = 3,1) у присутності таніну (табл. 4.4): зі
