Page 118 - Dys

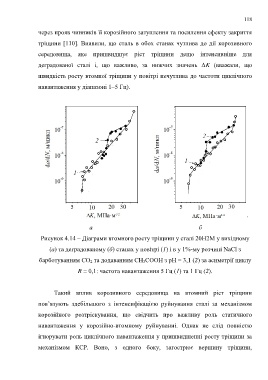

118

через прояв чинників її корозійного затуплення та посилення ефекту закриття

тріщини [110]. Виявили, що сталь в обох станах чутлива до дії корозивного

середовища, яке пришвидшує ріст тріщини дещо інтенсивніше для

деградованої сталі і, що важливо, за нижчих значень ΔK (вважали, що

швидкість росту втомної тріщини у повітрі нечутлива до частоти циклічного

навантаження у діапазоні 1–5 Гц).

а б

Рисунок 4.14 – Діаграми втомного росту тріщини у сталі 20Н2М у вихідному

(a) та деградованому (б) станах у повітрі (1) і в у 1%-му розчині NaСl з

барботуванням СО 2 та додаванням СН 3СООН з рН = 3,1 (2) за асиметрії циклу

R = 0,1: частота навантаження 5 Гц (1) та 1 Гц (2).

Такий вплив корозивного середовища на втомний ріст тріщини

пов’язують здебільшого з інтенсифікацією руйнування сталі за механізмом

корозійного розтріскування, що свідчить про важливу роль статичного

навантаження у корозійно-втомному руйнуванні. Однак не слід повністю

ігнорувати роль циклічного навантаження у пришвидшенні росту тріщини за

механізмом КСР. Воно, з одного боку, загострює вершину тріщини,
