Page 121 - Dys

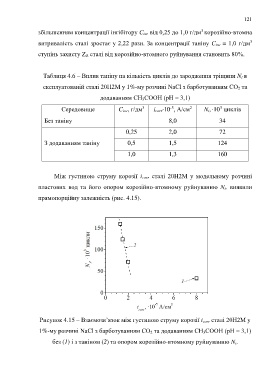

121

3
збільшенням концентрації інгібітору C інг від 0,25 до 1,0 г/дм корозійно-втомна
3
витривалість сталі зростає у 2,22 рази. За концентрації таніну C інг = 1,0 г/дм
ступінь захисту Z В сталі від корозійно-втомного руйнування становить 80%.

Таблиця 4.6 – Вплив таніну на кількість циклів до зародження тріщини N і в

експлуатованій сталі 20Н2М у 1%-му розчині NaСl з барботуванням СО 2 та

додаванням СН 3СООН (рН = 3,1)

3
-5
Середовище C інг, г/дм і corr10 , А/см N і, 10 циклів
2
3
Без таніну – 8,0 34
0,25 2,0 72

З додаванням таніну 0,5 1,5 124

1,0 1,3 160

Між густиною струму корозії і corr сталі 20Н2М у модельному розчині

пластових вод та його опором корозійно-втомному руйнуванню N і. виявили

прямопорційну залежність (рис. 4.15).

Рисунок 4.15 – Взаємозв’язок між густиною струму корозії і corr сталі 20Н2М у

1%-му розчині NaСl з барботуванням СО 2 та додаванням СН 3СООН (рН = 3,1)

без (1) і з таніном (2) та опором корозійно-втомному руйнуванню N і.
