Page 127 - Dys

127

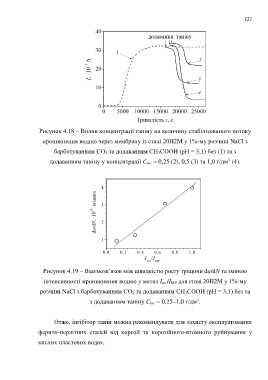

Рисунок 4.18 – Вплив концентрації таніну на величину стабілізованого потоку

проникнення водню через мембрану із сталі 20Н2М у 1%-му розчині NaСl з

барботуванням СО 2 та додаванням СН 3СООН (рН = 3,1) без (1) та з

3
додаванням таніну у концентрації C інг = 0,25 (2), 0,5 (3) та 1,0 г/дм (4).

Рисунок 4.19 – Взаємозв’язок між швидкістю росту тріщини da/dN та зміною

інтенсивності проникнення водню у метал І інг/І МР для сталі 20Н2М у 1%-му

розчині NaСl з барботуванням СО 2 та додаванням СН 3СООН (рН = 3,1) без та
3
з додаванням таніну C інг = 0,25–1,0 г/дм .

Отже, інгібітор танін можна рекомендувати для захисту експлуатованих

ферито-перлітних сталей від корозії та корозійного-втомного руйнування у

кислих пластових водах.
