Page 128 - Dys

128

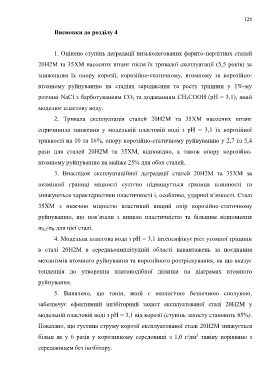

Висновки до розділу 4

1. Оцінено ступінь деградації низьколегованих ферито-перлітних сталей

20Н2М та 35ХМ насосних штанг після їх тривалої експлуатації (5,5 років) за

зниженням їх опору корозії, корозійно-статичному, втомному та корозійно-

втомному руйнуванню на стадіях зародження та росту тріщини у 1%-му

розчині NaCl з барботуванням СО 2 та додаванням СН 3СООН (рН = 3,1), який

моделює пластову воду.

2. Тривала експлуатація сталей 20Н2М та 35ХМ насосних штанг

спричинила зниження у модельній пластовій воді з рН = 3,1 їх корозійної

тривкості на 10 та 16%, опору корозійно-статичному руйнуванню у 2,7 та 5,4

рази для сталей 20Н2М та 35ХМ, відповідно, а також опору корозійно-

втомному руйнуванню на майже 25% для обох сталей.

3. Внаслідок експлуатаційної деградації сталей 20Н2М та 35ХМ за

незмінної границі міцності суттєво підвищується границя плинності та

знижуються характеристики пластичності і, особливо, ударної в’язкості. Сталі

35ХМ з нижчою міцністю властивий вищий опір корозійно-статичному

руйнуванню, що пов’язали з вищою пластичністю та більшим відношення

σ 0,2/σ В для цієї сталі.

4. Модельна пластова вода з рН = 3,1 інтенсифікує ріст утомної тріщини

в сталі 20Н2М в середньоамплітудній області навантажень за поєднання

механізмів втомного руйнування та корозійного розтріскування, на що вказує

тенденція до утворення платоподібної ділянки на діаграмах втомного

руйнування.

5. Виявлено, що танін, який є екологічно безпечною сполукою,

забезпечує ефективний інгібіторний захист експлуатованої сталі 20Н2М у

модельній пластовій воді з рН = 3,1 від корозії (ступінь захисту становить 85%).

Показано, що густина струму корозії експлуатованої сталі 20Н2М знижується

3
більш як у 6 разів у корозивному середовищі з 1,0 г/дм таніну порівняно з
середовищем без інгібітору.
