Page 131 - Dys

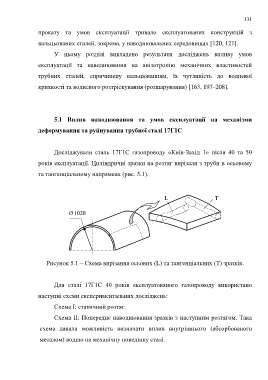

131

прокату та умов експлуатації тривало експлуатованих конструкцій з

вальцьованих сталей, зокрема, у наводнювальних середовищах [120, 121].

У цьому розділі викладено результати досліджень впливу умов

експлуатації та наводнювання на анізотропію механічних властивостей

трубних сталей, спричинену вальцюванням, їх чутливість до водневої

крихкості та водневого розтріскування (розшарування) [163, 197–208].

5.1 Вплив наводнювання та умов експлуатації на механізми

деформування та руйнування трубної сталі 17Г1C

Досліджували сталь 17Г1С газопроводу «Київ-Захід 1» після 40 та 50

років експлуатації. Циліндричні зразки на розтяг вирізали з труби в осьовому

та тангенціальному напрямках (рис. 5.1).

L T

Ø 1020

Рисунок 5.1 – Схема вирізання осьових (L) та тангенціальних (Т) зразків.

Для сталі 17Г1С 40 років експлуатованого газопроводу використано

наступні схеми експериментальних досліджень:

Схема І: статичний розтяг.

Схема ІІ: Попереднє наводнювання зразків з наступним розтягом. Така

схема давала можливість визначати вплив внутрішнього (абсорбованого

металом) водню на механічну поведінку сталі.
