Page 135 - Dys

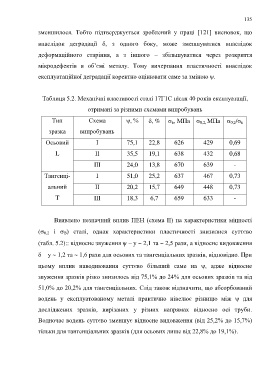

135

зменшилося. Тобто підтверджується зроблений у праці [121] висновок, що

внаслідок деградації , з одного боку, може зменшуватися внаслідок

деформаційного старіння, а з іншого – збільшуватися через розкриття

мікродефектів в об’ємі металу. Тому вичерпання пластичності внаслідок

експлуатаційної деградації коректно оцінювати саме за зміною ψ.

Таблиця 5.2. Механічні властивості сталі 17Г1С після 40 років експлуатації,

отримані за різними схемами випробувань

Тип Схема ψ, % , %  в, МПа  0,2, МПа  0,2/ в

зразка випробувань

Осьовий I 75,1 22,8 626 429 0,69

L ІІ 35,5 19,1 638 432 0,68

III 24,0 13,8 670 639 -

Тангенці- I 51,0 25,2 637 467 0,73

альний ІІ 20,2 15,7 649 448 0,73

T III 18,3 6,7 659 633 -

Виявлено незначний вплив ПЕН (схема ІІ) на характеристики міцності

( 0,2 і  В) сталі, однак характеристики пластичності знизилися суттєво

(табл. 5.2):: відносне звуження ψ – у  2,1 та  2,5 рази, а відносне видовження

 – у  1,2 та  1,6 рази для осьових та тангенціальних зразків, відповідно. При

цьому вплив наводнювання суттєво більший саме на ψ, адже відносне

звуження зразків різко знизилось від 75,1% до 24% для осьових зразків та від

51,0% до 20,2% для тангенціальних. Слід також відзначити, що абсорбований

водень у експлуатованому металі практично нівелює різницю між ψ для

досліджених зразків, вирізаних у різних напрямах відносно осі труби.

Водночас водень суттєво зменшує відносне видовження (від 25,2% до 15,7%)

тільки для тангенціальних зразків (для осьових лише від 22,8% до 19,1%).
