зароджується розшарування, більше для тангенціальних зразків. Отже
наводнювання деформованої сталі блокує деформівні процеси не тільки на
стадії шийкоутворення, але і на стадії рівномірного видовження. Таким чином,
водень у деформованому експлуатованому металі, блокуючи та локалізуючи
деформацію, зменшує його опір і зародженню, і поширенню макродефекту.
5.1.3 Металографічний аналіз зразків зі 40 років експлуатованої
сталі 17Г1С після випробувань розтягом
Фрактографічний аналіз здійснили для зразків, вирізаних в осьовому
(рис. 5.5) та тангенціальному (рис. 5.6) напрямах після випроб за схемами І–ІІІ
(див. пп. 5.1.2).
а б
в

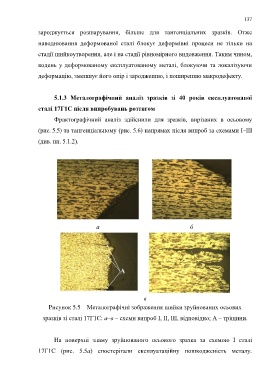

Рисунок 5.5 – Металографічні зображення шийки зруйнованих осьових
зразків зі сталі 17Г1С: а–в – схеми випроб І, ІІ, ІІІ, відповідно; А – тріщини.
На поверхні зламу зруйнованого осьового зразка за схемою І сталі
17Г1С (рис. 5.5а) спостерігали експлуатаційну пошкодженість металу.
