Page 141 - Dys

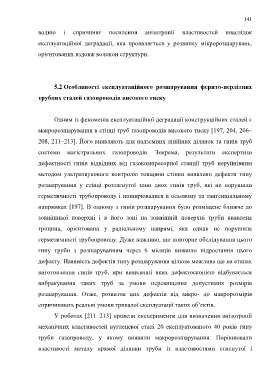

141

водню і спричиняє посилення анізотропії властивостей внаслідок

експлуатаційної деградації, яка проявляється у розвитку мікророзшарувань,

орієнтованих вздовж волокон структури.

5.2 Особливості експлуатаційного розшарування ферито-перлітних

трубних сталей газопроводів високого тиску

Одним із феноменів експлуатаційної деградації конструкційних сталей є

макророзшарування в стінці труб газопроводів високого тиску [197, 204, 206–

208, 211–213]. Його виявляють для надземних лінійних ділянок та гинів труб

системи магістральних газопроводів. Зокрема, результати експертизи

дефектності гинів відвідних від газокомпресорної станції труб неруйнівним

методом ультразвукового контролю товщини стінки виявлено дефекти типу

розшарування у стінці розтягнутої зони двох гинів труб, які не порушили

герметичності трубопроводу і поширювалися в осьовому та тангенціальному

напрямках [197]. В одному з гинів розшарування було розміщене ближче до

зовнішньої поверхні і в його зоні на зовнішній поверхні труби виявлена

тріщина, орієнтована у радіальному напрямі, яка однак не порушила

герметичності трубопроводу. Дуже важливо, що повторне обслідування цього

гину труби з розшаруванням через 6 місяців виявило підростання цього

дефекту. Наявність дефектів типу розшарування цілком можлива ще на етапах

виготовлення гинів труб, при виявленні яких дефектоскопією відбувається

вибракування таких труб за умови перевищення допустимих розмірів

розшарування. Отже, розвиток цих дефектів від мікро- до макророзмірів

спричиняють реальні умови тривалої експлуатації таких об’єктів.

У роботах [211–213] провели експерименти для визначення анізотропії

механічних властивостей вуглецевої сталі 20 експлуатованого 40 років гину
труби газопроводу, у якому виявили макророзшарування. Порівнювали

властивості металу прямої ділянки труби із властивостями стиснутої і
