Page 144 - Dys

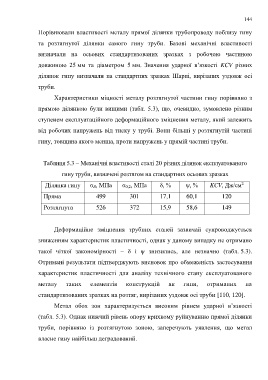

144

Порівнювали властивості металу прямої ділянки трубопроводу поблизу гину

та розтягнутої ділянки самого гину труби. Базові механічні властивості

визначали на осьових стандартизованих зразках з робочою частиною

довжиною 25 мм та діаметром 5 мм. Значення ударної в’язкості KCV різних

ділянок гину визначали на стандартних зразках Шарпі, вирізаних уздовж осі

труби.

Характеристики міцності металу розтягнутої частини гину порівняно з

прямою ділянкою були вищими (табл. 5.3), що, очевидно, зумовлено різним

ступенем експлуатаційного деформаційного зміцнення металу, який залежить

від робочих напружень від тиску у трубі. Вони більші у розтягнутій частині

гину, товщина якого менша, проти напружень у прямій частині труби.

Таблиця 5.3 – Механічні властивості сталі 20 різних ділянок експлуатованого

гину труби, визначені розтягом на стандартних осьових зразках
Ділянка гину σ В, МПa σ 0,2, МПa δ, % ψ, % KCV, Дж/см 2

Пряма 499 301 17,1 60,1 120

Розтягнута 526 372 15,9 58,6 149

Деформаційне зміцнення трубних сталей зазвичай супроводжується

зниженням характеристик пластичності, однак у даному випадку не отримано

такої чіткої закономірності – δ і ψ знизились, але незначно (табл. 5.3).

Отримані результати підтверджують висновок про обмеженість застосування

характеристик пластичності для аналізу технічного стану експлуатованого

металу таких елементів конструкцій як гини, отриманих на

стандартизованих зразках на розтяг, вирізаних уздовж осі труби [110, 120].

Метал обох зон характеризується високим рівнем ударної в’язкості

(табл. 5.3). Однак нижчий рівень опору крихкому руйнуванню прямої ділянки

труби, порівняно із розтягнутою зоною, заперечують уявлення, що метал

власне гину найбільш деградований.
