Page 146 - Dys

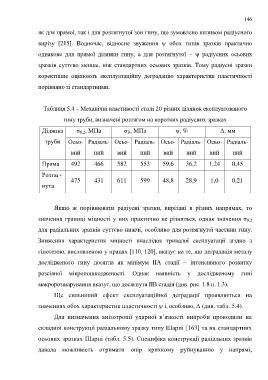

146

як для прямої, так і для розтягнутої зон гину, що зумовлено впливом радіусного

вирізу [215]. Водночас, відносне звуження ψ обох типів зразків практично

однакове для прямої ділянки гину, а для розтягнутої – ψ радіусних осьових

зразків суттєво менше, ніж стандартних осьових зразків. Тому радіусні зразки

коректніше оцінюють експлуатаційну деградацію характеристик пластичності

порівняно зі стандартними.

Таблиця 5.4 – Механічні властивості сталі 20 різних ділянок експлуатованого

гину труби, визначені розтягом на коротких радіусних зразках

Ділянка σ 0,2, MПa σ В, MПa ψ, % Δ, мм

труби Осьо- Радіаль- Осьо- Радіаль- Осьо- Радіаль- Осьо- Радіаль-

вий ний вий ний вий ний вий ний

Пряма 492 466 582 553 59,6 36,2 1,24 0,45

Розтяг-
475 431 611 599 48,8 28,9 1,0 0,21
нута

Якщо ж порівнювати радіусні зразки, вирізані в різних напрямах, то

значення границі міцності у них практично не різняться, однак значення σ 0,2

для радіальних зразків суттєво нижчі, особливо для розтягнутої частини гину.

Зниження характеристик міцності внаслідок тривалої експлуатації згідно з

гіпотезою, висловленою у працях [110, 120], вказує на те, що деградація металу

дослідженого гину досягла як мінімум ІІА стадії – інтенсивного розвитку

розсіяної мікропошкодженості. Однак наявність у дослідженому гині

макророзшарування вказує, що досягнута ІІВ стадія (див. рис. 1.8 п. 1.3).

Ще сильніший ефект експлуатаційної деградації проявляється на

значеннях обох характеристик пластичності ψ і, особливо, Δ (див. табл. 5.4).

Для визначення анізотропії ударної в’язкості випроби проводили на

складної конструкції радіальному зразку типу Шарпі [163] та на стандартних

осьових зразках Шарпі (табл. 5.5). Специфіка конструкції радіальних зразків

давала можливість отримати опір крихкому руйнуванню у напрямі,
