Page 140 - Dys

140

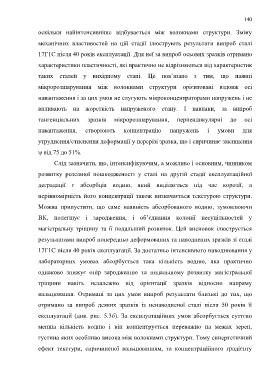

оскільки найінтенсивніше відбувається між волокнами структури. Зміну

механічних властивостей на цій стадії ілюструють результати випроб сталі

17Г1С після 40 років експлуатації. Для неї за випроб осьових зразків отримано

характеристики пластичності, які практично не відрізняються від характеристик

таких сталей у вихідному стані. Це пов’язано з тим, що наявні

мікророзшарування між волокнами структури орієнтовані вздовж осі

навантаження і за цих умов не слугують мікроконцентраторами напружень і не

впливають на жорсткість напруженого стану. І навпаки, за випроб

тангенціальних зразків мікророзшарування, перпендикулярні до осі

навантаження, створюють концентрацію напружень і умови для

утруднення/стиснення деформації у перерізі зразка, що і спричиняє зменшення

ψ від 75 до 51%.

Слід зазначити, що, інтенсифікуючим, а можливо і основним, чинником

розвитку розсіяної пошкодженості у сталі на другій стадії експлуатаційної

деградації є абсорбція водню, який виділяється під час корозії, а

нерівномірність його концентрації також визначається текстурою структури.

Можна припустити, що саме наявність абсорбованого водню, зумовлюючи

ВК, полегшує і зародження, і об’єднання колонії несуцільностей у

магістральну тріщину та її подальший розвиток. Цей висновок ілюструється

результатами випроб попередньо деформованих та наводнених зразків зі сталі

17Г1С після 40 років експлуатації. За достатньо інтенсивного наводнювання у

лабораторних умовах абсорбується така кількість водню, яка практично

однаково знижує опір зародженню та подальшому розвитку магістральної

тріщини навіть незалежно від орієнтації зразків відносно напряму

вальцювання. Отримані за цих умов випроб результати близькі до тих, що

отримано за випроб деяких зразків із ненаводненої сталі після 50 років її

експлуатації (див. рис. 5.3б). За експлуатаційних умов абсорбується суттєво

менша кількість водню і він концентрується переважно на межах зерен,
густина яких особливо висока між волокнами структури. Тому синергетичний

ефект текстури, спричиненої вальцюванням, та концентраційного градієнту
