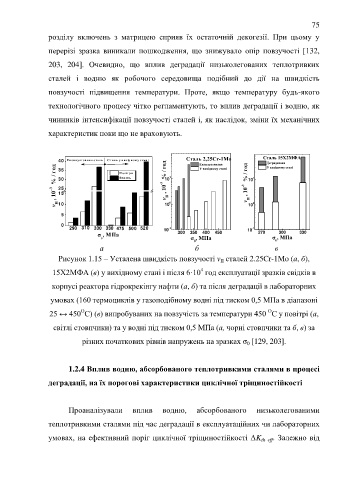

Page 75 - ЛІТЕРАТУРНИЙ ОГЛЯД

75

розділу включень з матрицею сприяв їх остаточній декогезії. При цьому у

перерізі зразка виникали пошкодження, що знижувало опір повзучості [132,

203, 204]. Очевидно, що вплив деградації низьколегованих теплотривких

сталей і водню як робочого середовища подібний до дії на швидкість

повзучості підвищення температури. Проте, якщо температуру будь-якого

технологічного процесу чітко регламентують, то вплив деградації і водню, як

чинників інтенсифікації повзучості сталей і, як наслідок, зміни їх механічних

характеристик поки що не враховують.

40 Е к сп л уатов ан а с тал ь С тал ь у в и хід н ом у с тан і Сталь 2,25Cr-1Mo Сталь 15Х2МФА
v II , 10 -3 % / год
Деградована

Експлуатована
v II , 10 -3 % / год 30 Вод ен ь 10 1 v II , 10 -3 % / год 10 1
У вихідному стані

У вихідному стані
35
П овітр я
25
15
10
5 10 0 10 0
0
290 310 330 330 475 500 520 10 -1 10 -1
 , МПа 300 350 400 450 270 300 330
0  , МПа  , МПа
0
0
а б в
Рисунок 1.15 – Усталена швидкість повзучості v сталей 2.25Cr-1Mo (а, б),
II
4
15Х2МФА (в) у вихідному стані і після 6·10 год експлуатації зразків свідків в
корпусі реактора гідрокрекінгу нафти (а, б) та після деградації в лабораторних

умовах (160 термоциклів у газоподібному водні під тиском 0,5 МПа в діапазоні

О
О
25 ↔ 450 С) (в) випробуваних на повзучість за температури 450 С у повітрі (а,
світлі стовпчики) та у водні під тиском 0,5 МПа (а, чорні стовпчики та б, в) за

різних початкових рівнів напружень на зразках σ [129, 203].
0

1.2.4 Вплив водню, абсорбованого теплотривкими сталями в процесі

деградації, на їх порогові характеристики циклічної тріщиностійкості

Проаналізували вплив водню, абсорбованого низьколегованими

теплотривкими сталями під час деградації в експлуатаційних чи лабораторних

умовах, на ефективний поріг циклічної тріщиностійкості ΔK th eff . Залежно від
