Page 80 - ЛІТЕРАТУРНИЙ ОГЛЯД

80

Для сталей у вихідному стані відношення границь утоми та міцності звикло

становить 0,4…0,5 [223], або 0,35…0,6 [219, 224]. Тоді як для експлуатованої

сталі – 0,24. Цей показник свідчить про деградацію сталі в часі експлуатації.

30 % 1 2
20 3 4
10 1 2 3 4 5  
5
0  5
-10 B  0,2 3 1 2 3 4 5
-20 4 5
-30 1
-40 2
а б в

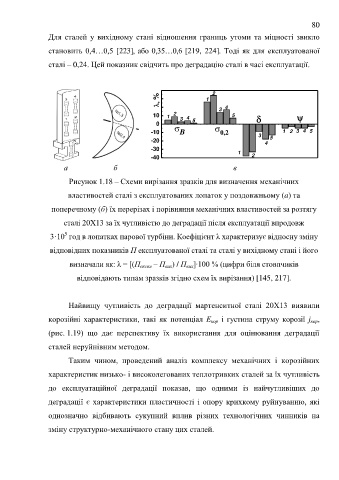

Рисунок 1.18 – Схеми вирізання зразків для визначення механічних

властивостей сталі з експлуатованих лопаток у поздовжньому (a) та

поперечному (б) їх перерізах і порівняння механічних властивостей за розтягу

сталі 20Х13 за їх чутливістю до деградації після експлуатації впродовж

5
3·10 год в лопатках парової турбіни. Коефіцієнт λ характеризує відносну зміну
відповідних показників П експлуатованої сталі та сталі у вихідному стані і його

визначали як: λ = [(П експл – П ) / П ]∙100 % (цифри біля стовпчиків
вих
вих
відповідають типам зразків згідно схем їх вирізання) [145, 217].

Найвищу чутливість до деградації мартенситної сталі 20Х13 виявили

корозійні характеристики, такі як потенціал Е і густина струму корозії j ,
кор
кор
(рис. 1.19) що дає перспективу їх використання для оцінювання деградації

сталей неруйнівним методом.

Таким чином, проведений аналіз комплексу механічних і корозійних

характеристик низько- і високолегованих теплотривких сталей за їх чутливість

до експлуатаційної деградації показав, що одними із найчутливіших до

деградації є характеристики пластичності і опору крихкому руйнуванню, які

однозначно відбивають сукупний вплив різних технологічних чинників на

зміну структурно-механічного стану цих сталей.
