Page 77 - ЛІТЕРАТУРНИЙ ОГЛЯД

77

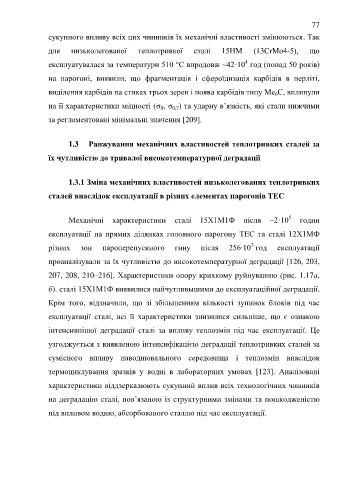

сукупного впливу всіх цих чинників їх механічні властивості змінюються. Так

для низьколегованої теплотривкої сталі 15НM (13CrMo4-5), що

4
експлуатувалася за температури 510 °С впродовж ~42·10 год (понад 50 років)
на парогоні, виявили, що фрагментація і сфероїдизація карбідів в перліті,

виділення карбідів на стиках трьох зерен і поява карбідів типу Mе C, вплинули
6
на її характеристики міцності (σ , σ ) та ударну в’язкість, які стали нижчими
0,2
В
за регламентовані мінімальні значення [209].

1.3 Ранжування механічних властивостей теплотривких сталей за

їх чутливістю до тривалої високотемпературної деградації

1.3.1 Зміна механічних властивостей низьколегованих теплотривких

сталей внаслідок експлуатації в різних елементах парогонів ТЕС

5
Механічні характеристики сталі 15Х1М1Ф після ~2·10 годин
експлуатації на прямих ділянках головного парогону ТЕС та сталі 12Х1МФ

3
різних зон пароперепускного гину після 256∙10 год експлуатації
проаналізували за їх чутливістю до високотемпературної деградації [126, 203,

207, 208, 210–216]. Характеристики опору крихкому руйнуванню (рис. 1.17а,

б). сталі 15Х1М1Ф виявилися найчутливышими до експлуатаційної деградації.

Крім того, відзначили, що зі збільшенням кількості зупинок блоків під час

експлуатації сталі, всі її характеристики знизилися сильніше, що є ознакою

інтенсивнішої деградації сталі за впливу теплозмін під час експлуатації. Це

узгоджується з виявленою інтенсифікацією деградації теплотривких сталей за

сумісного впливу наводнювального середовища і теплозмін внаслідок
термоциклування зразків у водні в лабораторних умовах [123]. Аналізовані

характеристики віддзеркалюють сукупний вплив всіх технологічних чинників
на деградацію сталі, пов’язаною із структурними змінами та пошкодженістю

під впливом водню, абсорбованого сталлю під час експлуатації.
