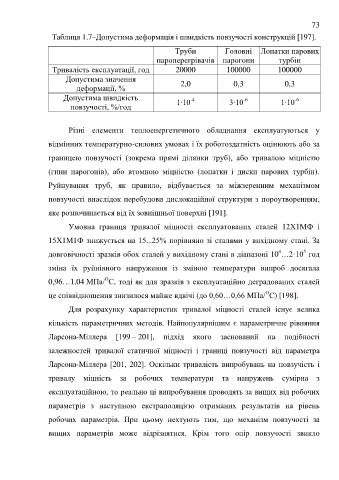

Page 73 - ЛІТЕРАТУРНИЙ ОГЛЯД

73

Таблиця 1.7–Допустима деформація і швидкість повзучості конструкцій [197].

Труби Головні Лопатки парових

пароперегрівачів парогони турбін
Тривалість експлуатації, год 20000 100000 100000
Допустима значення 2,0 0,3 0,3
деформації, %
Допустима швидкість 1∙10 3∙10 1∙10
-6
-4
-6
повзучості, %/год

Різні елементи теплоенергетичного обладнання експлуатуються у

відмінних температурно-силових умовах і їх роботоздатність оцінюють або за

границею повзучості (зокрема прямі ділянки труб), або тривалою міцністю

(гини парогонів), або втомною міцністю (лопатки і диски парових турбін).

Руйнування труб, як правило, відбувається за міжзеренним механізмом

повзучості внаслідок перебудови дислокаційної структури з пороутворенням,

яке розпочинається від їх зовнішньої поверхні [191].

Умовна границя тривалої міцності експлуатованих сталей 12Х1МФ і

15Х1М1Ф знижується на 15...25% порівняно зі сталями у вихідному стані. За
4
5
довговічності зразків обох сталей у вихідному стані в діапазоні 10 …2·10 год
зміна їх руйнівного напруження із зміною температури випроб досягала
О
0,96…1,04 МПа/ С, тоді як для зразків з експлуатаційно деградованих сталей

О
це співвідношення знизилося майже вдвічі (до 0,60…0,66 МПа/ С) [198].
Для розрахунку характеристик тривалої міцності сталей існує велика

кількість параметричних методів. Найпопулярнішим є параметричне рівняння

Ларсона-Міллера [199 – 201], підхід якого заснований на подібності

залежностей тривалої статичної міцності і границі повзучості від параметра

Ларсона-Міллера [201, 202]. Оскільки тривалість випробувань на повзучість і

тривалу міцність за робочих температури та напружень сумірна з

експлуатаційною, то реально ці випробування проводять за вищих від робочих

параметрів з наступною екстраполяцією отриманих результатів на рівень

робочих параметрів. При цьому нехтують тим, що механізм повзучості за

вищих параметрів може відрізнятися. Крім того опір повзучості звикло
