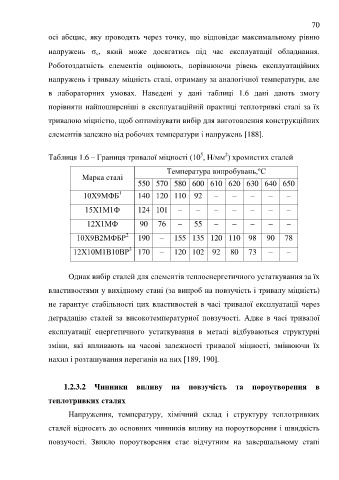

Page 70 - ЛІТЕРАТУРНИЙ ОГЛЯД

70

осі абсцис, яку проводять через точку, що відповідає максимальному рівню

напружень  , який може досягатись під час експлуатації обладнання.
с
Роботоздатність елементів оцінюють, порівнюючи рівень експлуатаційних

напружень і тривалу міцність сталі, отриману за аналогічної температури, але

в лабораторних умовах. Наведені у дані таблиці 1.6 дані дають змогу

порівняти найпоширеніші в експлуатаційній практиці теплотривкі сталі за їх

тривалою міцністю, щоб оптимізувати вибір для виготовлення конструкційних

елементів залежно від робочих температури і напружень [188].

2
5
Таблиця 1.6 – Границя тривалої міцності (10 , H/мм ) хромистих сталей
Температура випробувань,ºС
Марка сталі
550 570 580 600 610 620 630 640 650

10Х9МФБ 1 140 120 110 92 – – – – –

15Х1М1Ф 124 101 – – – – – – –

12Х1МФ 90 76 – 55 – – – – –

10Х9В2МФБР 2 190 – 155 135 120 110 98 90 78

12Х10М1В10ВР 3 170 – 120 102 92 80 73 – –

Однак вибір сталей для елементів теплоенергетичного устаткування за їх

властивостями у вихідному стані (за випроб на повзучість і тривалу міцність)

не гарантує стабільності цих властивостей в часі тривалої експлуатації через

деградацію сталей за високотемпературної повзучості. Адже в часі тривалої

експлуатації енергетичного устаткування в металі відбуваються структурні

зміни, які впливають на часові залежності тривалої міцності, змінюючи їх

нахил і розташування перегинів на них [189, 190].

1.2.3.2 Чинники впливу на повзучість та пороутворення в

теплотривких сталях

Напруження, температуру, хімічний склад і структуру теплотривких

сталей відносять до основних чинників впливу на пороутворення і швидкість

повзучості. Звикло пороутворення стає відчутним на завершальному етапі
