Page 67 - ЛІТЕРАТУРНИЙ ОГЛЯД
P. 67

67

                                                                                                      4

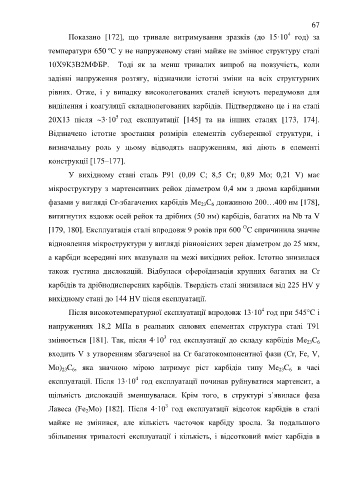

                         Показано  [172],  що  тривале  витримування  зразків  (до  15·10   год)  за
                  температури 650 ºС у не напруженому стані майже не змінює структуру сталі

                  10Х9К3В2МФБР.    Тоді  як  за  менш  тривалих  випроб  на  повзучість,  коли

                  задіяні  напруження  розтягу,  відзначили  істотні  зміни  на  всіх  структурних

                  рівнях.  Отже,  і  у  випадку  високолегованих  сталей  існують  передумови  для

                  виділення і коагуляції складнолегованих карбідів. Підтверджено це і на сталі

                                          5
                  20Х13  після  ~3·10  год  експлуатації  [145]  та  на  інших  сталях  [173,  174].
                  Відзначено  істотне  зростання  розмірів  елементів  субзеренної  структури,  і

                  визначальну  роль  у  цьому  відводять  напруженням,  які  діють  в  елементі

                  конструкції [175–177].

                         У  вихідному  стані  сталь  Р91  (0,09  С;  8,5  Cr;  0,89  Mo;  0,21  V)  має

                  мікроструктуру  з  мартенситних  рейок  діаметром  0,4  мм  з  двома  карбідними

                  фазами у вигляді Cr-збагачених карбідів Mе C  довжиною 200…400 нм [178],
                                                                           6
                                                                        23
                  витягнутих вздовж осей рейок та дрібних (50 нм) карбідів, багатих на Nb та V

                                                                                      О
                  [179, 180]. Експлуатація сталі впродовж 9 років при 600  С спричинила значне
                  відновлення мікроструктури у вигляді рівновісних зерен діаметром до 25 мкм,

                  а карбіди всередині них вказували на межі вихідних рейок. Істотно знизилася

                  також  густина  дислокацій.  Відбулася  сфероїдизація  крупних  багатих  на  Cr


                  карбідів та дрібнодисперсних карбідів. Твердість сталі знизилася від 225 HV у
                  вихідному стані до 144 HV після експлуатації.

                                                                                             4
                         Після високотемпературної експлуатації впродовж 13·10  год при 545°C і
                  напруженнях  18,2  МПа  в  реальних  силових  елементах  структура  сталі  Т91

                                                           3
                  змінюється  [181].  Так,  після  4·10   год експлуатації  до  складу  карбідів  Mе C
                                                                                                                6
                                                                                                             23
                  входить V з утворенням збагаченої на Cr багатокомпонентної фази (Cr, Fe, V,

                  Mo) C ,  яка  значною  мірою  затримує  ріст  карбідів  типу  Mе C   в  часі
                                                                                                       6
                                                                                                   23
                          6
                       23
                                                 4
                  експлуатації. Після 13·10  год експлуатації починав руйнуватися мартенсит, а
                  щільність  дислокацій  зменшувалася.  Крім  того,  в  структурі  з`явилася  фаза
                                                           3
                  Лавеса  (Fe Mo)  [182].  Після  4·10   год  експлуатації  відсоток  карбідів  в  сталі
                               2
                  майже  не  змінився,  але  кількість  часточок  карбіду  зросла.  За  подальшого

                  збільшення  тривалості  експлуатації  і  кількість,  і  відсотковий  вміст  карбідів  в
   62   63   64   65   66   67   68   69   70   71   72
