71

другої стадії повзучості (рис. 1.14а) [191]. Тривалість кожного з етапів

пороутворення і накопичення пошкоджень в сталях залежить від умов

експлуатації та їх структурного стану у вихідному стані [189]. Поодинокі

мікропорожнини починають зароджуватися у точках потрійних стиків зерен

(рис. 1.14б). Тоді їх кількість зростає і вздовж тих меж зерен, які орієнтовані

перпендикулярно до напряму дії прикладених напружень, виникають

ланцюжки з них. Злиття пор з утворенням мікротріщин, довжиною з розмір

зерна, відбувається на третьому етапі їх формування. Внаслідок злиття

мікротріщин формується магістральна тріщина, яка поширюється за

міжзеренним механізмом. І досить швидко (впродовж 5 % часу від загальної

довговічності) елемент руйнується. Структурно-фазові перетворення в

теплотривких сталях під час їх експлуатації сприяють зародженню, росту і

злиттю мікропор, спричинених повзучістю [152, 163, 170, 193].

а б

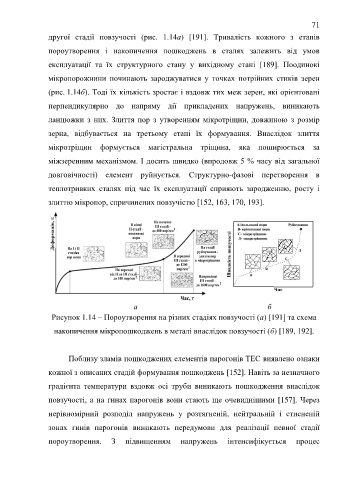

Рисунок 1.14 – Пороутворення на різних стадіях повзучості (а) [191] та схема

накопичення мікропошкоджень в металі внаслідок повзучості (б) [189, 192].

Поблизу зламів пошкоджених елементів парогонів ТЕС виявлено ознаки

кожної з описаних стадій формування пошкоджень [152]. Навіть за незначного

градієнта температури вздовж осі труби виникають пошкодження внаслідок

повзучості, а на гинах парогонів вони стають ще очевиднішими [157]. Через

нерівномірний розподіл напружень у розтягненій, нейтральній і стисненій

зонах гинів парогонів виникають передумови для реалізації певної стадії

пороутворення. З підвищенням напружень інтенсифікується процес
