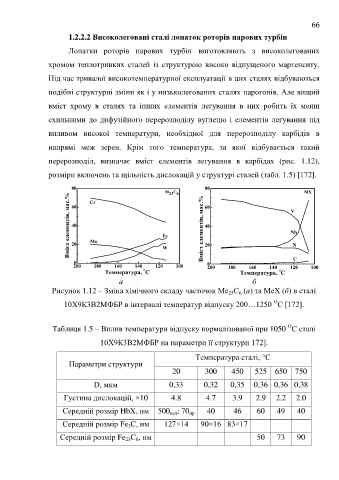

66

1.2.2.2 Високолеговані сталі лопаток роторів парових турбін

Лопатки роторів парових турбін виготовляють з високолегованих

хромом теплотривких сталей із структурою високо відпущеного мартенситу.

Під час тривалої високотемпературної експлуатації в цих сталях відбуваються

подібні структурні зміни як і у низьколегованих сталях парогонів. Але вищий

вміст хрому в сталях та інших елементів легування в них робить їх менш

схильними до дифузійного перерозподілу вуглецю і елементів легування під

впливом високої температури, необхідної для перерозподілу карбідів в

напрямі меж зерен. Крім того температура, за якої відбувається такий

перерозподіл, визначає вміст елементів легування в карбідах (рис. 1.12),

розміри включень та щільність дислокацій у структурі сталей (табл. 1.5) [172].

80 80
C
M 23 6 60 MХ
Вміст елементів, мас.% 40 Mo Fe Вміст елементів, мас.% 40 Nb
Cr
60
V

20

C
0 W 20 N
0
200 180 160 140 120 100 200 180 160 140 120 100
о
о
Температура, С Температура, С
а б
Рисунок 1.12 – Зміна хімічного складу часточок Ме С (а) та МеХ (б) в сталі
23
6
О
10Х9К3В2МФБР в інтервалі температур відпуску 200…1250 С [172].

О
Таблиця 1.5 – Вплив температури відпуску нормалізованої при 1050 С сталі
10Х9К3В2МФБР на параметри її структури 172].

Температура сталі, °С
Параметри структури
20 300 450 525 650 750

D, мкм 0,33 0,32 0,35 0,36 0,36 0,38

Густина дислокацій, ×10 4.8 4.7 3.9 2.9 2.2 2.0

Середній розмір HbX, нм 500 ; 70 др 40 46 60 49 40
вел
Середній розмір Fe C, нм 127×14 90×16 83×17
3
Середній розмір Fe C , нм 50 73 90
23
6
