84

а б в г

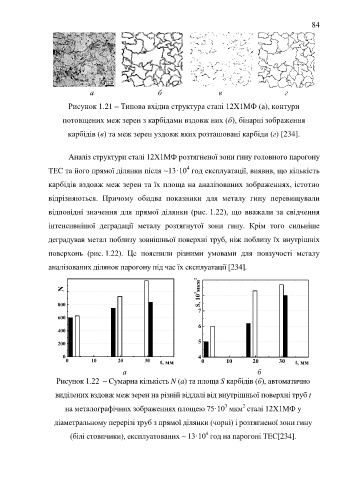

Рисунок 1.21 – Типова вхідна структура сталі 12Х1МФ (a), контури

потовщених меж зерен з карбідами вздовж них (б), бінарні зображення

карбідів (в) та меж зерен уздовж яких розташовані карбіди (г) [234].

Аналіз структури сталі 12Х1МФ розтягненої зони гину головного парогону

4
ТЕС та його прямої ділянки після ~13·10 год експлуатації, виявив, що кількість

карбідів вздовж меж зерен та їх площа на аналізованих зображеннях, істотно
відрізняються. Причому обидва показники для металу гину перевищували

відповідні значення для прямої ділянки (рис. 1.22), що вважали за свідчення
інтенсивнішої деградації металу розтягнутої зони гину. Крім того сильніше

деградував метал поблизу зовнішньої поверхні труб, ніж поблизу їх внутрішніх
поверхонь (рис. 1.22). Це пояснили різними умовами для повзучості металу

аналізованих ділянок парогону під час їх експлуатації [234].

9
1000 N
8 S, 10 3 мкм 2
800
7
600

6
400

200 5

0 4
0 10 20 30 t, мм 40 0 10 20 30 t, мм
40
а б
Рисунок 1.22 – Cумарна кількість N (a) та площа S карбідів (б), автоматично

виділених вздовж меж зерен на різній віддалі від внутрішньої поверхні труб t
3
2
на металографічних зображеннях площею 75·10 мкм сталі 12Х1МФ у
діаметральному перерізі труб з прямої ділянки (чорні) і розтягненої зони гину
4
(білі стовпчики), експлуатованих ~ 13·10 год на парогоні ТЕС[234].
