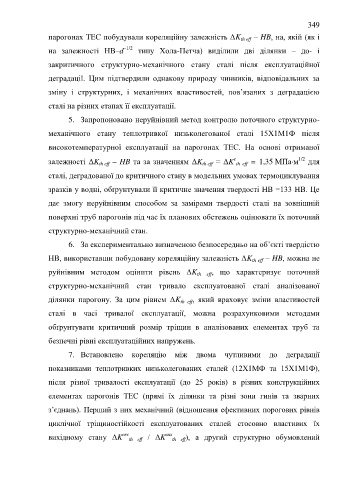

Page 349 - ЛІТЕРАТУРНИЙ ОГЛЯД

349

парогонах ТЕС побудували кореляційну залежність ΔK th eff – HB, на, якій (як і

на залежності HB–d –1/2 типу Хола-Петча) виділили дві ділянки – до- і

закритичного структурно-механічного стану сталі після експлуатаційної

деградації. Цим підтвердили однакову природу чинників, відповідальних за

зміну і структурних, і механічних властивостей, пов’язаних з деградацією

сталі на різних етапах її експлуатації.

5. Запропоновано неруйнівний метод контролю поточного структурно-

механічного стану теплотривкої низьколегованої сталі 15Х1М1Ф після

високотемпературної експлуатації на парогонах ТЕС. На основі отриманої

1/2
залежності ΔK th eff – HB та за значенням ΔK th eff = ΔK с th eff = 1,35 MПaм для

сталі, деградованої до критичного стану в модельних умовах термоциклування
зразків у водні, обґрунтували її критичне значення твердості НВ =133 НВ. Це

дає змогу неруйнівним способом за замірами твердості сталі на зовнішній

поверхні труб парогонів під час їх планових обстежень оцінювати їх поточний

структурно-механічний стан.

6. За експериментально визначеною безпосередньо на об’єкті твердістю

НВ, використавши побудовану кореляційну залежність ΔK th eff – HB, можна не

руйнівним методом оцінити рівень ΔK th eff , що характеризує поточний

структурно-механічний стан тривало експлуатованої сталі аналізованої

ділянки парогону. За цим рівнем ΔK th eff , який враховує зміни властивостей

сталі в часі тривалої експлуатації, можна розрахунковими методами

обґрунтувати критичний розмір тріщин в аналізованих елементах труб та

безпечні рівні експлуатаційних напружень.

7. Встановлено кореляцію між двома чутливими до деградації

показниками теплотривких низьколегованих сталей (12Х1МФ та 15Х1М1Ф),

після різної тривалості експлуатації (до 25 років) в різних конструкційних

елементах парогонів ТЕС (прямі їх ділянки та різні зони гинів та зварних

з’єднань). Перший з них механічний (відношення ефективних порогових рівнів

циклічної тріщиностійкості експлуатованих сталей стосовно властивих їх

вихідному стану ΔK екс th eff / ΔK вих th eff ), а другий структурно обумовлений
