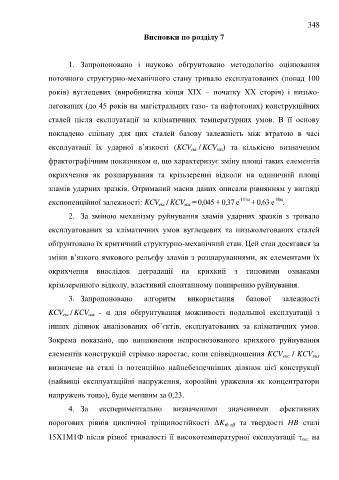

Page 348 - ЛІТЕРАТУРНИЙ ОГЛЯД
P. 348
348
Висновки по розділу 7
1. Запропоновано і науково обґрунтовано методологію оцінювання
поточного структурно-механічного стану тривало експлуатованих (понад 100
років) вуглецевих (виробництва кінця ХІХ – початку ХХ сторіч) і низько-
легованих (до 45 років на магістральних газо- та нафтогонах) конструкційних
сталей після експлуатації за кліматичних температурних умов. В її основу
покладено спільну для цих сталей базову залежність між втратою в часі
експлуатації їх ударної в’язкості (KCV / KCV ) та кількісно визначеним
екс
вих
фрактографічним показником α, що характеризує зміну площі таких елементів
окрихчення як розшарування та крізьзеренні відколи на одиничній площі
зламів ударних зразків. Отриманий масив даних описали рівнянням у вигляді
-10α
експоненційної залежності: KCV / KCV = 0,045 + 0,37 е -111α + 0,63 е .
вих
екс
2. За зміною механізму руйнування зламів ударних зразків з тривало
експлуатованих за кліматичних умов вуглецевих та низьколегованих сталей
обґрунтовано їх критичний структурно-механічний стан. Цей стан досягався за
зміни в’язкого ямкового рельєфу зламів з розшаруваннями, як елементами їх
окрихчення внаслідок деградації на крихкий з типовими ознаками
крізьзеренного відколу, властивий спонтанному поширенню руйнування.
3. Запропоновано алгоритм використання базової залежності
KCV / KCV - α для обґрунтування можливості подальшої експлуатації з
вих
екс
інших ділянок аналізованих об’єктів, експлуатованих за кліматичних умов.
Зокрема показано, що виникнення непрогнозованого крихкого руйнування
елементів конструкцій стрімко наростає, коли співвідношення KCV / KCV
екс
вих
визначене на сталі із потенційно найнебезпечніших ділянок цієї конструкції
(найвищі експлуатаційні напруження, корозійні ураження як концентратори
напружень тощо), буде меншим за 0,23.
4. За експериментально визначеними значеннями ефективних
порогових рівнів циклічної тріщиностійкості ΔK th eff та твердості HB сталі
15Х1М1Ф після різної тривалості її високотемпературної експлуатації на
екс
