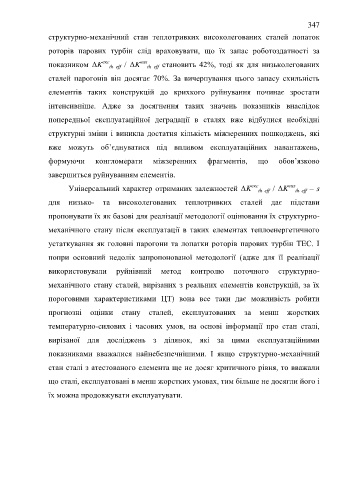

Page 347 - ЛІТЕРАТУРНИЙ ОГЛЯД

347

структурно-механічний стан теплотривких високолегованих сталей лопаток

роторів парових турбін слід враховувати, що їх запас роботоздатності за

показником ΔK екс th eff / ΔK вих th eff становить 42%, тоді як для низьколегованих

сталей парогонів він досягає 70%. За вичерпування цього запасу схильність

елементів таких конструкцій до крихкого руйнування починає зростати

інтенсивніше. Адже за досягнення таких значень показників внаслідок

попередньої експлуатаційної деградації в сталях вже відбулися необхідні

структурні зміни і виникла достатня кількість міжзеренних пошкоджень, які

вже можуть об’єднуватися під впливом експлуатаційних навантажень,

формуючи конгломерати міжзеренних фрагментів, що обов’язково

завершиться руйнуванням елементів.

Універсальний характер отриманих залежностей ΔK екс th eff / ΔK вих th eff – s

для низько- та високолегованих теплотривких сталей дає підстави

пропонувати їх як базові для реалізації методології оцінювання їх структурно-

механічного стану після експлуатації в таких елементах теплоенергетичного

устаткування як головні парогони та лопатки роторів парових турбін ТЕС. І

попри основний недолік запропонованої методології (адже для її реалізації

використовували руйнівний метод контролю поточного структурно-

механічного стану сталей, вирізаних з реальних елементів конструкцій, за їх
пороговими характеристиками ЦТ) вона все таки дає можливість робити

прогнозні оцінки стану сталей, експлуатованих за менш жорстких
температурно-силових і часових умов, на основі інформації про стан сталі,

вирізаної для досліджень з ділянок, які за цими експлуатаційними
показниками вважалися найнебезпечнішими. І якщо структурно-механічний

стан сталі з атестованого елемента ще не досяг критичного рівня, то вважали

що сталі, експлуатовані в менш жорстких умовах, тим більше не досягли його і

їх можна продовжувати експлуатувати.
