Page 342 - ЛІТЕРАТУРНИЙ ОГЛЯД

342

менш ослаблені межі між суміжними пакетами ставали сприятливими для

поширення руйнування вздовж них. На основі такого аналізу прийшли до

висновку, що за експлуатації лопаток в зоні фазового переходу пара ↔ вода їх

руйнування завжди відбувалося вздовж меж, або зерен, або пакетів

мартенситу, ослаблених виділенням карбідів.

а б

в г

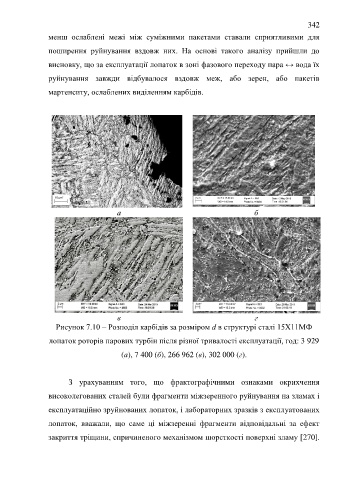

Рисунок 7.10 – Розподіл карбідів за розміром d в структурі сталі 15Х11МФ

лопаток роторів парових турбін після різної тривалості експлуатації, год: 3 929

(а), 7 400 (б), 266 962 (в), 302 000 (г).

З урахуванням того, що фрактографічними ознаками окрихчення

високолегованих сталей були фрагменти міжзеренного руйнування на зламах і

експлуатаційно зруйнованих лопаток, і лабораторних зразків з експлуатованих

лопаток, вважали, що саме ці міжзеренні фрагменти відповідальні за ефект

закриття тріщини, спричиненого механізмом шорсткості поверхні зламу [270].
