341

а б

в г

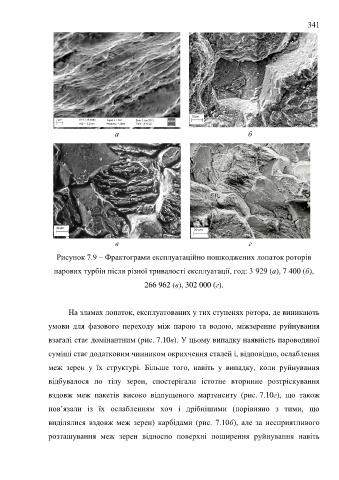

Рисунок 7.9 – Фрактограми експлуатаційно пошкоджених лопаток роторів

парових турбін після різної тривалості експлуатації, год: 3 929 (а), 7 400 (б),

266 962 (в), 302 000 (г).

На зламах лопаток, експлуатованих у тих ступенях ротора, де виникають
умови для фазового переходу між парою та водою, міжзеренне руйнування

взагалі стає домінантним (рис. 7.10в). У цьому випадку наявність пароводяної
суміші стає додатковим чинником окрихчення сталей і, відповідно, ослаблення

меж зерен у їх структурі. Більше того, навіть у випадку, коли руйнування

відбувалося по тілу зерен, спостерігали істотне вторинне розтріскування

вздовж меж пакетів високо відпущеного мартенситу (рис. 7.10г), що також

пов’язали із їх ослабленням хоч і дрібнішими (порівняно з тими, що

виділялися вздовж меж зерен) карбідами (рис. 7.10б), але за несприятливого

розташування меж зерен відносно поверхні поширення руйнування навіть
