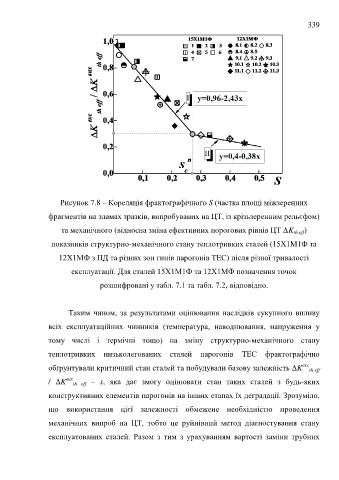

                      Рисунок 7.8 – Кореляція фрактографічного S (частка площі міжзеренних

                  фрагментів на зламах зразків, випробуваних на ЦТ, із крізьзеренним рельєфом)


                       та механічного (відносна зміна ефективних порогових рівнів ЦТ ΔK                 th eff )
                   показників структурно-механічного стану теплотривких сталей (15Х1М1Ф та


                      12Х1МФ з ПД та різних зон гинів парогонів ТЕС) після різної тривалості
                          експлуатації. Для сталей 15Х1М1Ф та 12Х1МФ позначення точок


                                    розшифровані у табл. 7.1 та табл. 7.2, відповідно.



                         Таким  чином,  за  результатами  оцінювання наслідків  сукупного  впливу

                  всіх  експлуатаційних  чинників  (температура,  наводнювання,  напруження  у

                  тому  числі  і  термічні  тощо)  на  зміну  структурно-механічного  стану

                  теплотривких  низьколегованих  сталей  парогонів  ТЕС  фрактографічно

                  обґрунтували критичний стан сталей та побудували базову залежність ΔK                    екс th eff

                  /  ΔK вих th  eff   –  s,  яка  дає  змогу  оцінювати  стан  таких  сталей  з  будь-яких

                  конструктивних елементів парогонів на інших етапах їх деградації. Зрозуміло,

                  що  використання  цієї  залежності  обмежене  необхідністю  проведення

                  механічних  випроб  на  ЦТ,  тобто  це  руйнівний  метод  діагностування  стану

                  експлуатованих  сталей.  Разом  з  тим  з  урахуванням  вартості  заміни  трубних
