337

а б

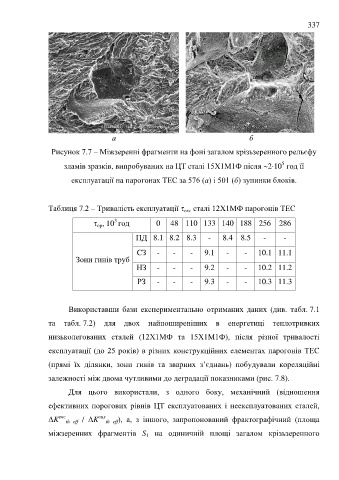

Рисунок 7.7 – Міжзеренні фрагменти на фоні загалом крізьзеренного рельєфу

5
зламів зразків, випробуваних на ЦТ сталі 15Х1М1Ф після 210 год її
експлуатації на парогонах ТЕС за 576 (а) і 501 (б) зупинки блоків.

Таблиця 7.2 – Тривалість експлуатації  сталі 12Х1МФ парогонів ТЕС
екс
3
 , 10 год 0 48 110 133 140 188 256 286
op
ПД 8.1 8.2 8.3 - 8.4 8.5 - -

CЗ - - - 9.1 - - 10.1 11.1
Зони гинів труб
НЗ - - - 9.2 - - 10.2 11.2

РЗ - - - 9.3 - - 10.3 11.3

Використавши бази експериментально отриманих даних (див. табл. 7.1

та табл. 7.2) для двох найпоширеніших в енергетиці теплотривких

низьколегованих сталей (12Х1МФ та 15Х1М1Ф), після різної тривалості

експлуатації (до 25 років) в різних конструкційних елементах парогонів ТЕС

(прямі їх ділянки, зони гинів та зварних з’єднань) побудували кореляційні

залежності між двома чутливими до деградації показниками (рис. 7.8).

Для цього використали, з одного боку, механічний (відношення

ефективних порогових рівнів ЦТ експлуатованих і неексплуатованих сталей,

ΔK екс th eff / ΔK вих th eff ), а, з іншого, запропонований фрактографічний (площа

міжзеренних фрагментів S на одиничній площі загалом крізьзеренного
1
