343

                  Адже  міжзеренні  фрагменти  майже  на  розмір  зерна  виступали  над  низько

                  рельєфною  поверхнею  зламів,  сформованих  за  механізмом  крізьзеренного

                  утомного  руйнування.  Як  результат,  берегів  тріщини  в  циклі  розвантаження

                  контактували раніше, ніж відбувалося повне розвантаження зразка. Внаслідок

                  цього  впродовж  певної  позитивної  частини  півциклу  навантаження  циклічне

                  деформування  металу  в  околі  вершини  тріщини  не  відбувалося.  Завдяки

                  цьому,  чим  більша  площа  контактування  берегів  тріщини,  яка  залежить  від

                  площі  міжзеренних  фрагментів  на  втомному  зламі,  тим  нижчий  ефективний

                  пороговий розмах ЦТ ΔK        th eff  у вершині тріщини, за якого забезпечується умова

                                                                     -10
                  її поширення з пороговою швидкістю (10  м/цикл), і, відповідно, вища його
                  чутливість до деградації сталі під час експлуатації в лопатках.






                                                                                 Позначення

                                                                              лопаткової сталі,         екс
                                                                               згідно табл. 6.2
                                                                                        2             31519

                                                                                        3            266962


                                                                                        4            302000

                                                                                        5              7400

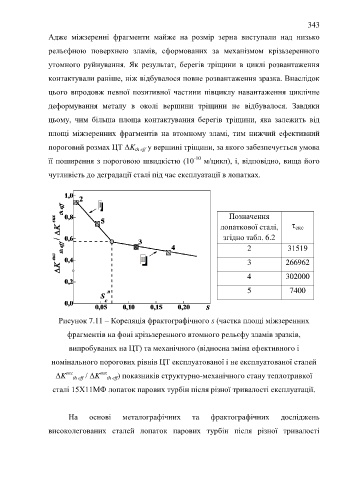

                      Рисунок 7.11 – Кореляція фрактографічного s (частка площі міжзеренних

                         фрагментів на фоні крізьзеренного втомного рельєфу зламів зразків,

                         випробуваних на ЦТ) та механічного (відносна зміна ефективного і

                   номінального порогових рівнів ЦТ експлуатованої і не експлуатованої сталей

                     ΔK екс th eff  / ΔK вих th eff ) показників структурно-механічного стану теплотривкої

                   сталі 15Х11МФ лопаток парових турбін після різної тривалості експлуатації.



                         На     основі      металографічних          та    фрактографічних          досліджень


                  високолегованих  сталей  лопаток  парових  турбін  після  різної  тривалості
