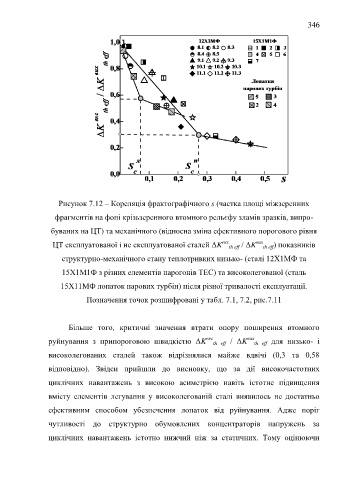

Рисунок 7.12 – Кореляція фрактографічного s (частка площі міжзеренних

фрагментів на фоні крізьзеренного втомного рельєфу зламів зразків, випро-

буваних на ЦТ) та механічного (відносна зміна ефективного порогового рівня

ЦТ експлуатованої і не експлуатованої сталей ΔK екс th eff / ΔK вих th eff ) показників

структурно-механічного стану теплотривких низько- (сталі 12Х1МФ та

15Х1М1Ф з різних елементів парогонів ТЕС) та високолегованої (сталь

15Х11МФ лопаток парових турбін) після різної тривалості експлуатації.

Позначення точок розшифровані у табл. 7.1, 7.2, рис.7.11

Більше того, критичні значення втрати опору поширення втомного

руйнування з припороговою швидкістю ΔK екс th eff / ΔK вих th eff для низько- і

високолегованих сталей також відрізнялися майже вдвічі (0,3 та 0,58

відповідно). Звідси прийшли до висновку, що за дії високочастотних

циклічних навантажень з високою асиметрією навіть істотне підвищення

вмісту елементів легування у високолегованій сталі виявилось не достатньо

ефективним способом убезпечення лопаток від руйнування. Адже поріг

чутливості до структурно обумовлених концентраторів напружень за

циклічних навантажень істотно нижчий ніж за статичних. Тому оцінюючи
