Page 353 - ЛІТЕРАТУРНИЙ ОГЛЯД

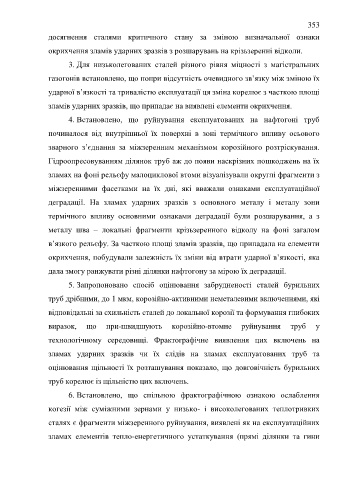

353

досягнення сталями критичного стану за зміною визначальної ознаки

окрихчення зламів ударних зразків з розшарувань на крізьзеренні відколи.

3. Для низьколегованих сталей різного рівня міцності з магістральних

газогонів встановлено, що попри відсутність очевидного зв’язку між зміною їх

ударної в’язкості та тривалістю експлуатації ця зміна корелює з часткою площі

зламів ударних зразків, що припадає на виявлені елементи окрихчення.

4. Встановлено, що руйнування експлуатованих на нафтогоні труб

починалося від внутрішньої їх поверхні в зоні термічного впливу осьового

зварного з’єднання за міжзеренним механізмом корозійного розтріскування.

Гідроопресовуванням ділянок труб аж до появи наскрізних пошкоджень на їх

зламах на фоні рельєфу малоциклової втоми візуалізували округлі фрагменти з

міжзеренними фасетками на їх дні, які вважали ознаками експлуатаційної

деградації. На зламах ударних зразків з основного металу і металу зони

термічного впливу основними ознаками деградації були розшарування, а з

металу шва – локальні фрагменти крізьзеренного відколу на фоні загалом

в’язкого рельєфу. За часткою площі зламів зразків, що припадала на елементи

окрихчення, побудували залежність їх зміни від втрати ударної в’язкості, яка

дала змогу ранжувати різні ділянки нафтогону за мірою їх деградації.

5. Запропоновано спосіб оцінювання забрудненості сталей бурильних
труб дрібними, до 1 мкм, корозійно-активними неметалевими включеннями, які

відповідальні за схильність сталей до локальної корозії та формування глибоких
виразок, що при-швидшують корозійно-втомне руйнування труб у

технологічному середовищі. Фрактографічне виявлення цих включень на
зламах ударних зразків чи їх слідів на зламах експлуатованих труб та

оцінювання щільності їх розташування показало, що довговічність бурильних

труб корелює із щільністю цих включень.

6. Встановлено, що спільною фрактографічною ознакою ослаблення

когезії між суміжними зернами у низько- і високолегованих теплотривких

сталях є фрагменти міжзеренного руйнування, виявлені як на експлуатаційних

зламах елементів тепло-енергетичного устаткування (прямі ділянки та гини
